Greifer-Rahmen (SW-Adapterstück)
LIEBHERR GM 8 / GM 10
Gebraucht - Vorführgerät, wie neu - mit Funktionsgarantie · Baggerklasse 13–24 t · Zwickau, Deutschland
Im Einsatz
Auf einen Blick
13–24 t
Baggerklasse
GM 8/GM 10
Passend für
30 kg
Gewicht
Vorführgerät
Zustand
Beschreibung
Liebherr Greifer-Rahmen, SW-Adapterstück, passend zu Dreheinheit GM8 / GM10. Gebraucht, Vorführgerät, wie neu, mit Funktionsgarantie. Nicht auf Lager, Lieferzeit auf Anfrage. Geeignet für ca. 13–24 t Bagger. Gewicht gewogen ca. 30 kg. Oben mit Bohrungen zum Anschrauben an den Rahmen der GM8/GM10-Dreheinheit: 12 Bohrungen mit Durchmesser ca. 16,5 mm für M16-Schrauben, Abstand längs Mitte-Mitte Bohrung ca. 220 mm (je 3/6 Bohrungen mit Abstand ca. 40 mm), Abstand quer Mitte-Mitte Bohrung ca. 180 mm (je 3/6 Bohrungen mit Abstand ca. 60 mm). Unten Ident-Maße 45-148-85-148-45 für SW-Adapterstück, für SW-Unterteil mit 2 Bolzen, obere Bohrung 45 mm. Gussteil außen in Bolzenrichtung ca. 150/148 mm mit einem Bo-Bo-Abstand von ca. 85 mm, Gussteil außen in Schalenrichtung ca. 125/123 mm mit unterer Bohrung 45 mm. In gelber Farbe lackiert.
Technische Daten
| Baggerklasse | 13–24 t |

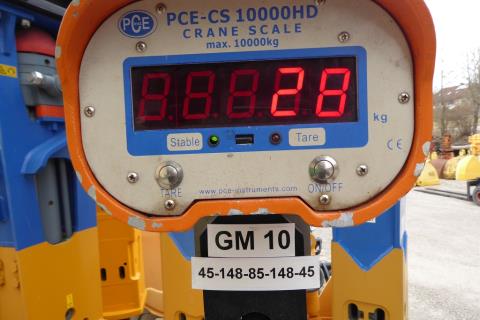

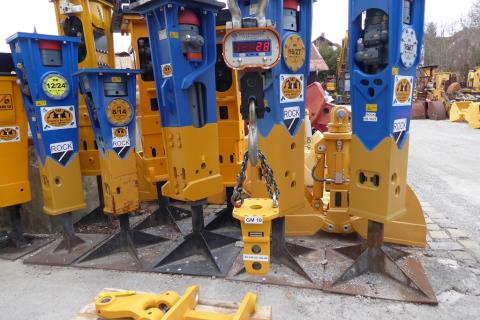

| Gewicht | gewogen ca. 30 kg (Kranwaage bestätigt 28 kg) |

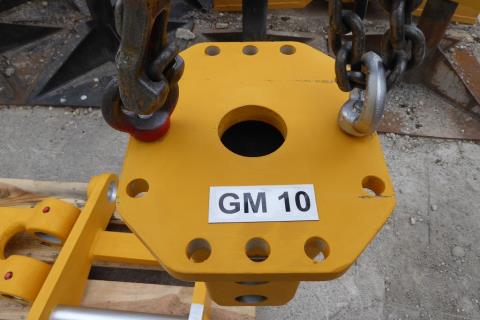

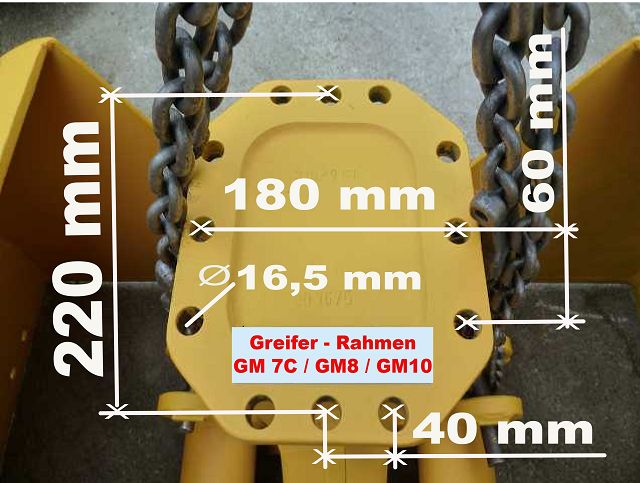

| Oben_Anschluss | 12 Bohrungen Durchmesser ca. 16,5mm für M16-Schrauben (fotografisch bestätigt), Abstand längs Mitte-Mitte ca. 220mm (je 3/6 Bohrungen, Abstand ca. 40mm), Abstand quer Mitte-Mitte ca. 180mm (je 3/6 Bohrungen, Abstand ca. 60mm) |

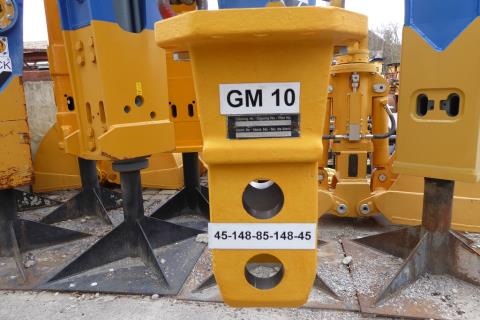

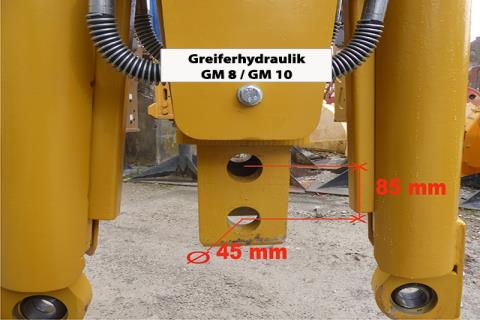

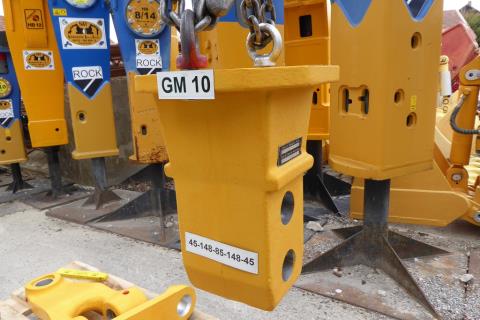

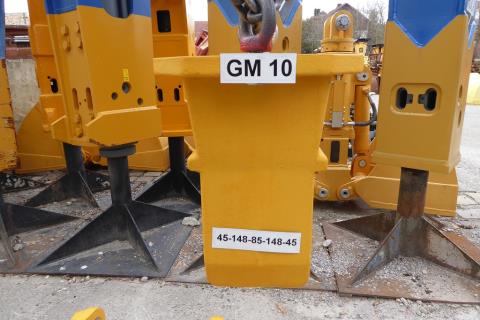

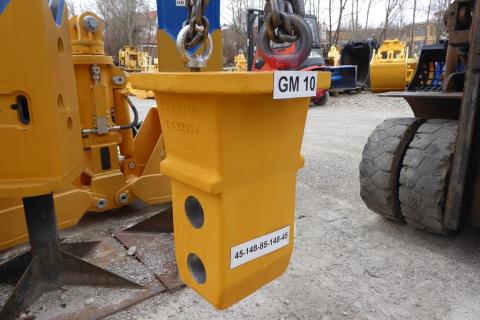

| Unten_Ident_Masse | 45-148-85-148-45 (fotografisch exakt bestätigt) für SW-Adapterstück, 2 Bolzen, obere Bohrung 45mm; Gussteil außen in Bolzenrichtung ca. 150/148mm mit Bo-Bo-Abstand ca. 85mm (fotografisch bestätigt), außen in Schalenrichtung ca. 125/123mm mit unterer Bohrung ⌀45mm (fotografisch bestätigt) |
| Passend_fuer | Dreheinheit LIEBHERR GM 8 / GM 10 |
| Farbe | Gelb lackiert |
Zustand & Besonderheiten
- ✓ Gebraucht, Vorführgerät, wie neu
- ✓ Mit Funktionsgarantie
- ✓ Nicht auf Lager, Lieferzeit auf Anfrage
Einsatzmöglichkeiten
- → Adapterstück zwischen Liebherr GM8/GM10-Dreheinheit und SW-Greifer-Unterteil an Baggern der 13–24 t-Klasse
