Magnet / Hydraulik-Abbruch-Magnet, für Adapterplatte + Kette Zanetti-SAT HM 8/17 AK
Neugerät, z.Zt. auf Lager · Zwickau, Deutschland

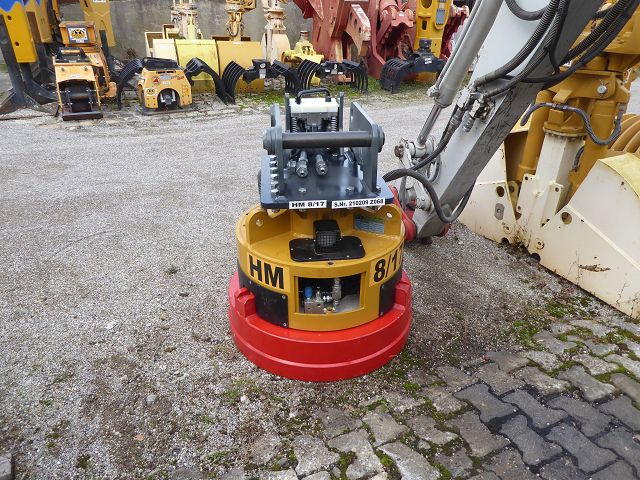

Gerät im Einsatz
Dokumentierte Überholung

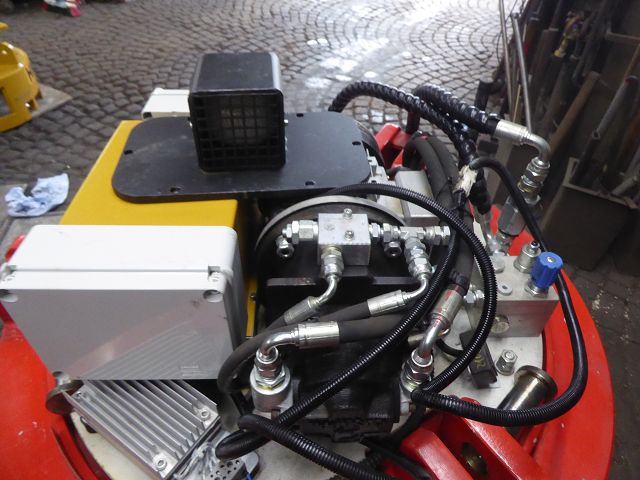

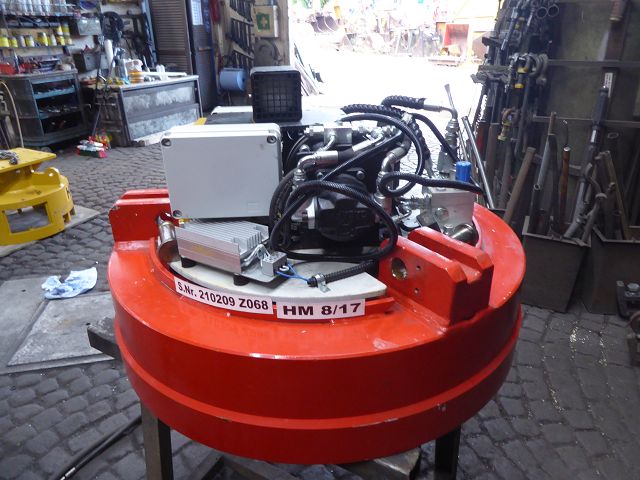

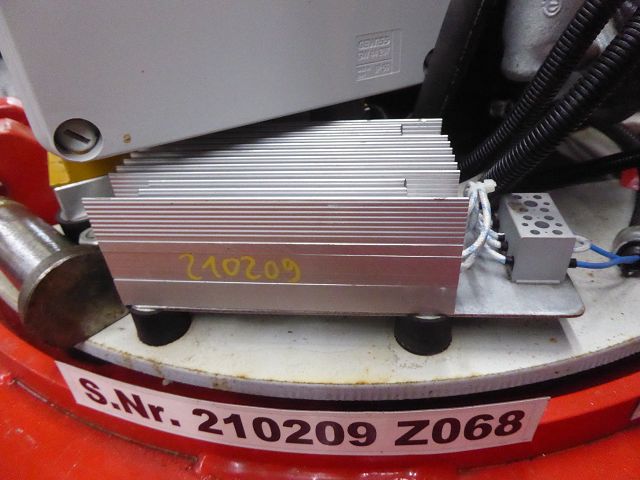

Diese Fotos aus unserer Werkstatt belegen die durchgeführte Überholung dieses Geräts.
Auf einen Blick
8–17 t
Baggerklasse
3,4 kW
Magnetleistung
ca. 1.000 kg
Einsatzgewicht
900 mm
Magnet-Durchmesser
Beschreibung

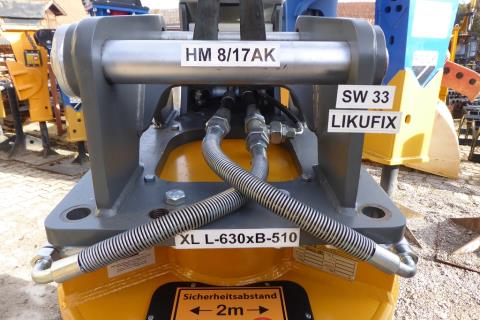

Neuer Hydraulik-Abbruch-Magnet Zanetti-SAT HM 8/17 AK in Adapterplatten-Ausführung mit zusätzlichen Aufnahme-Ösen für Kettengehänge, geeignet für Bagger von 8–17 t (optimal 10–15 t). Gehäuse-Anschlussplatte 540 x 450 x 25 mm zum Anschrauben von SW-Adapterplatte oder Bolzen-Bolzen-Adapterplatte, Bohrbild INDECO I 2000 (12 x M20) bzw. Trevi PMG 10 (16 x M20). Neu: außen geschützt vorne unter der Adapterplatte montierte Licht-Signal-Ampel zeigt per LED-Farbe den Betriebszustand an (grün = optimal, orange = zu wenig Leistung, rot = keine Kraft, blau = zu hoher Druck/Menge). Magnet-Platte-Durchmesser ca. 900 mm, Gesamthöhe ca. 750 mm plus Adapter, Magnetleistung 3,4 kW bei 220 V, empfohlene Ölmenge 70–100 l/min, Betriebsdruck bis ca. 100 bar. Die Bedienung erfolgt über den Hydraulikhammer-Kreislauf durch Ein-/Ausschalten des Ölvorlaufs. Besonders geeignet für Sortier- und Abbrucharbeiten – durch Aussortieren der Eisenteile aus Bauschutt werden Brecheranlagen, Förderbänder und andere Baumaschinen geschont. In Gelb/Rot lackiert. Einsatzgewicht ca. 1.000 kg zzgl. Adapterplatte.
Technische Daten
| Ausführung | AK – Adapterplatten-Ausführung + Aufnahme-Ösen für Kettengehänge |
| Baggerklasse | 8–17 t (optimal 10–15 t) |
| Gehäuse-Anschlussplatte | 540 mm x 450 mm x 25 mm |
| Bohrbild INDECO I 2000 | 12 x M20 |
| Bohrbild Trevi PMG 10 | 16 x M20 |

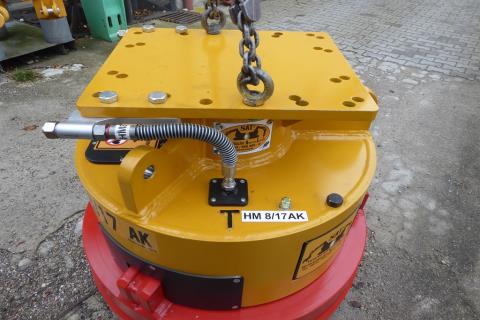

| Aufhängung | 3 Ösen mit 30 mm Bohrungen für Kettengehänge |
| Magnet-Platte-Durchmesser | ca. 900 mm |
| Gesamthöhe | ca. 750 mm + Adapter |

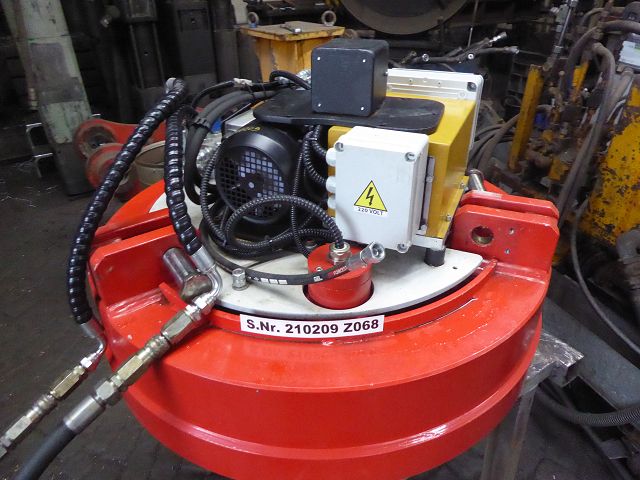

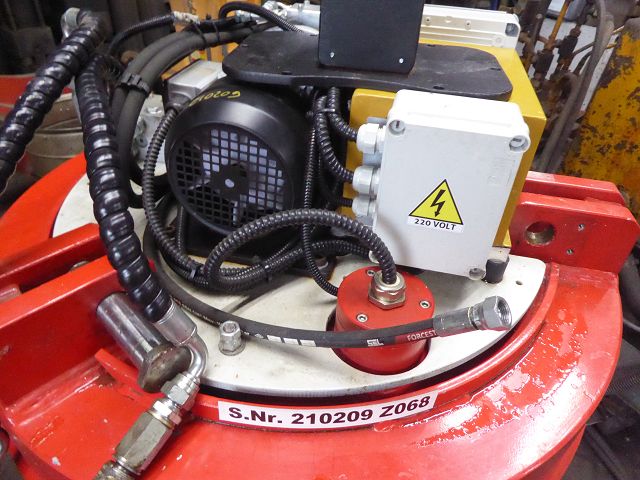

| Magnetleistung | 3,4 kW, 220 V |
| Ölmenge | 70–100 l/min (volle Leistung ab ca. 30 l/min bei 100 bar) |
| Betriebsdruck | bis ca. 100 bar |
| Besonderheit | Licht-Signal-Ampel (LED) unter Adapterplatte zur Betriebsdruck-Anzeige (grün/orange/rot/blau) |

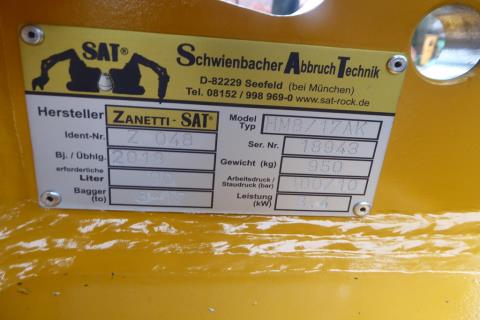

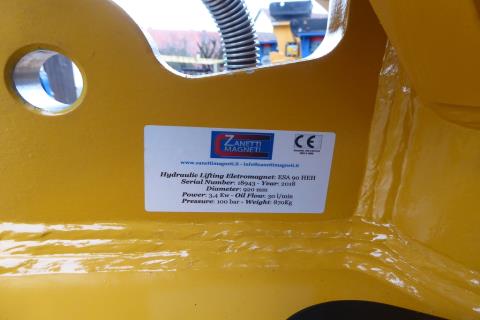

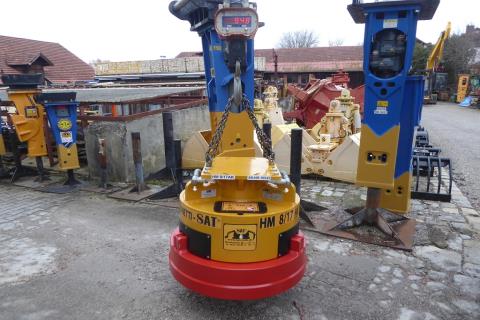

| Gewicht | Einsatzgewicht ca. 1.000 kg zzgl. Adapterplatte (lt. Excel-Text; Typenschilder nennen abweichend 870/950 kg, s. _meta.hinweis) |
| Farbe | Gelb/Rot lackiert |
Zustand & Besonderheiten
- ✓ Neugerät, zurzeit auf Lager (Zwischenverkauf vorbehalten)
- ✓ Adapterplatten-Ausführung mit zusätzlichen Ösen für Kettengehänge
- ✓ Mit Licht-Signal-Ampel zur Betriebsdruck-Anzeige
- ✓ Mit Betriebs- und Bedienungsanleitung
Einsatzmöglichkeiten
- → Sortier- und Abbrucharbeiten: Aussortieren von Stahlanteilen aus Bauschutt
- → Schont Brecheranlagen, Förderbänder und andere Baumaschinen durch Vorsortierung
