Magnet / Hydraulik-Abbruch-Magnet, für Adapterplatte, mit 3 Zähnen Zanetti-SAT HM 8/17 AZ
Neugerät, z.Zt. mehrfach vorrätig · Zwickau, Deutschland

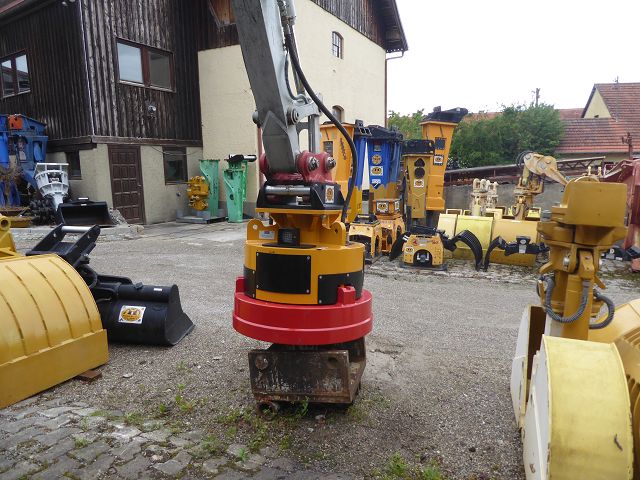

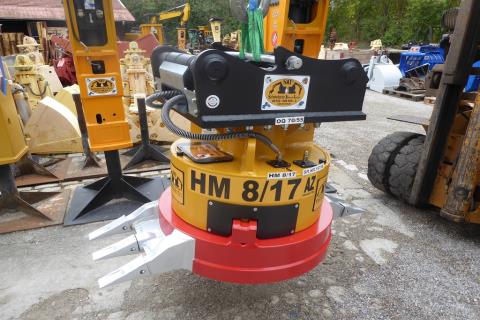

Gerät im Einsatz
Dokumentierte Überholung
Diese Fotos aus unserer Werkstatt belegen die durchgeführte Überholung dieses Geräts.
Auf einen Blick
8–17 t
Baggerklasse
3 Zähne
Ausführung
ca. 1.000 kg
Gewicht (ohne Adapter)
900 mm
Magnet-Durchmesser
Beschreibung

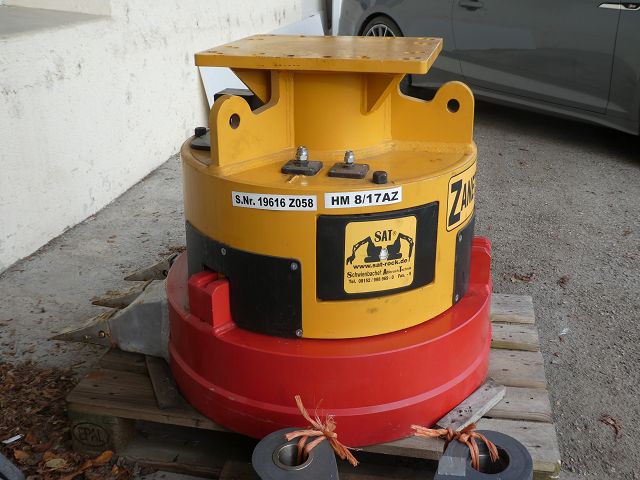

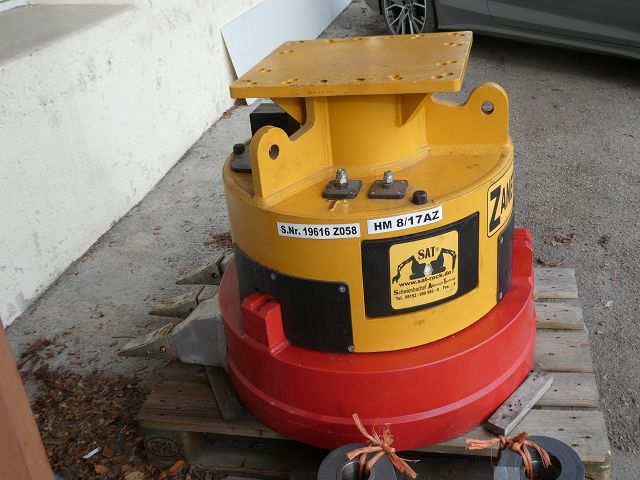

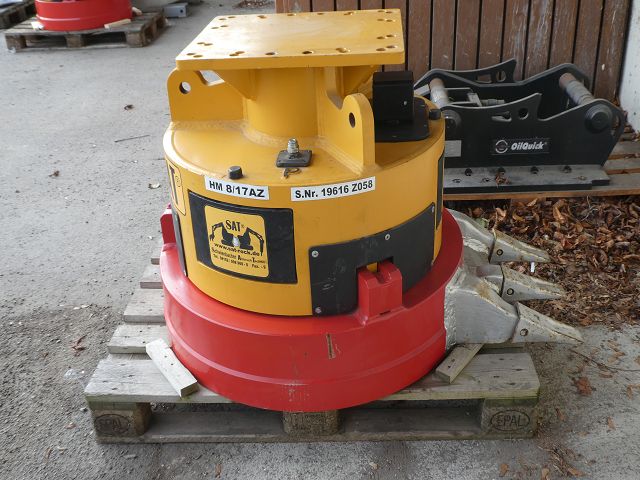

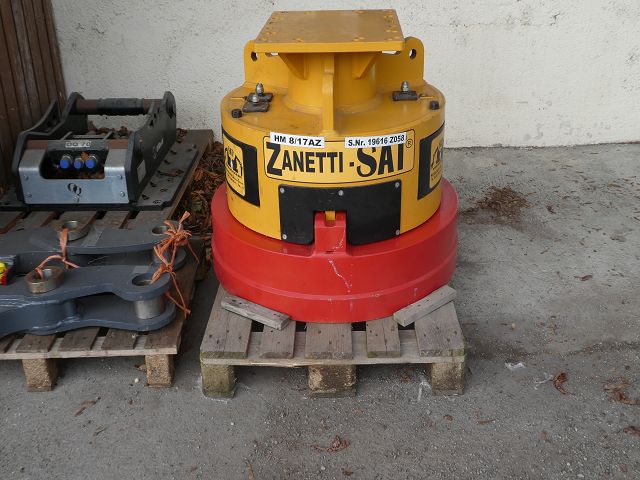

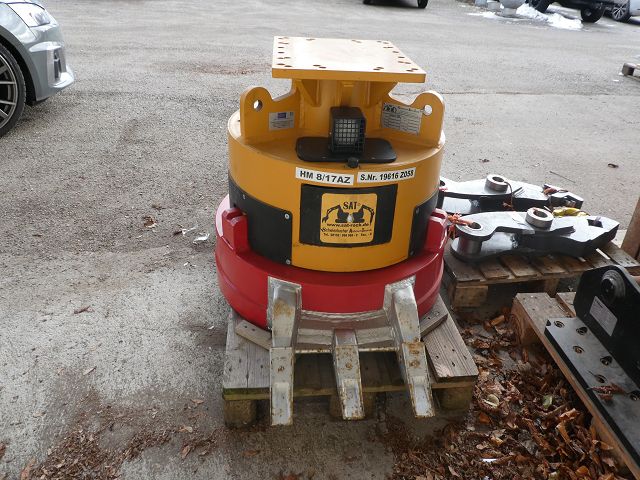

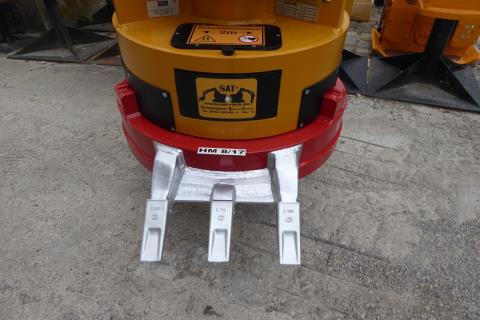

Neuer Hydraulik-Abbruch-Magnet Zanetti-SAT HM 8/17 AZ in Adapterplatten-Ausführung mit 3 auswechselbaren Zähnen vorn (optional 2 zusätzlich hinten), geeignet für Bagger von 8–17 t (optimal 10–15 t). Gehäuse-Anschlussplatte 540 x 450 x 25 mm zum Anschrauben von SW-Adapterplatte oder Bolzen-Bolzen-Adapterplatte, Bohrbild INDECO I 2000 (12 x M20) bzw. Trevi PMG 10 (16 x M20). Die Zähne erleichtern das Sortieren und ermöglichen es, verschütteten Bewehrungsstahl aus dem Haufwerk herauszuziehen sowie festgefahrene Stahlteile freizulegen. Außen geschützt vorne unter der Adapterplatte montierte Licht-Signal-Ampel zeigt per LED-Farbe den Betriebszustand an. Magnet-Platte-Durchmesser ca. 900 mm, Gesamthöhe ca. 750 mm plus Adapter, Magnetleistung 3,4 kW bei 220 V, Ölmenge 30–100 l/min. Die Bedienung erfolgt über den Hydraulikhammer-Kreislauf durch Ein-/Ausschalten des Ölvorlaufs. Besonders geeignet für Sortier- und Abbrucharbeiten. In Gelb/Rot lackiert. Gewicht gewogen ca. 1.000 kg ohne Adapterplatte mit Zähnen.
Technische Daten
| Ausführung | AZ – Adapterplatten-Ausführung, mit 3 Zähnen vorn (+ 2 hinten) |
| Baggerklasse | 8–17 t (optimal 10–15 t) |
| Gehäuse-Anschlussplatte | 540 mm x 450 mm x 25 mm |
| Bohrbild INDECO I 2000 | 12 x M20 |
| Bohrbild Trevi PMG 10 | 16 x M20 |
| Zahnhalter | auswechselbare Zahnkappen, 3 vorn + 2 hinten |
| Magnet-Platte-Durchmesser | ca. 900 mm |
| Gesamthöhe | ca. 750 mm + Adapter |

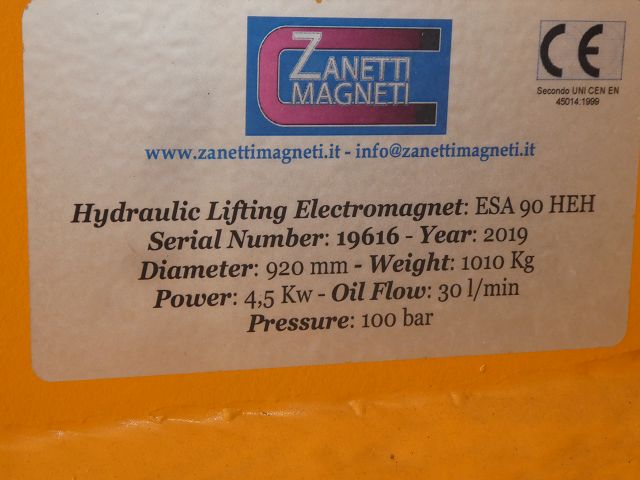

| Magnetleistung | 3,4 kW, 220 V (lt. Werksschild abweichend 4,5 kW – s. _meta.hinweis) |
| Ölmenge | 30–100 l/min (volle Leistung ab ca. 30 l/min bei 100 bar) |
| Besonderheit | Licht-Signal-Ampel (LED) zur Betriebsdruck-Anzeige |

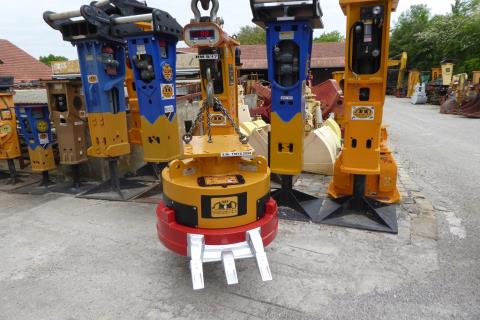

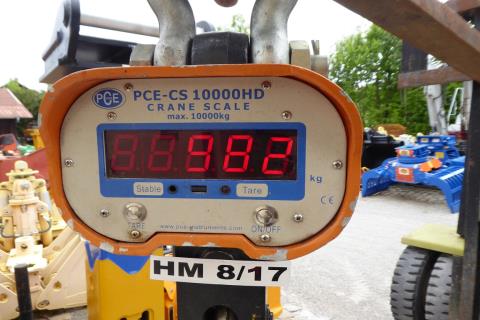

| Gewicht | gewogen ca. 1.000 kg ohne Adapterplatte mit Zähnen (Kranwaage bestätigt ca. 982 kg); ca. 1.200 kg mit Zähnen und Adapterplatte; ca. 1.350 kg mit Zähnen und OQ 70/55 |
| Farbe | Gelb/Rot lackiert |
Zustand & Besonderheiten
- ✓ Neugerät, zurzeit mehrfach vorrätig (Zwischenverkauf vorbehalten)
- ✓ Adapterplatten-Ausführung mit 3 Zähnen vorn
- ✓ Mit Licht-Signal-Ampel zur Betriebsdruck-Anzeige
- ✓ Mit Betriebs- und Bedienungsanleitung
Einsatzmöglichkeiten
- → Sortier- und Abbrucharbeiten mit gleichzeitigem Umgraben/Sortieren durch die Zähne
- → Herausziehen von verschüttetem Bewehrungsstahl aus dem Haufwerk
- → Freilegen festgefahrener Stahlteile
