Magnet / Hydraulik-Abbruch-Magnet, für Adapterplatte + Kette Zanetti-SAT HM 10/20 AK
Neugerät, z.Zt. auf Lager · Zwickau, Deutschland
Dokumentierte Überholung
Diese Fotos aus unserer Werkstatt belegen die durchgeführte Überholung dieses Geräts.
Technische Unterlagen
Auf einen Blick
10–20 t
Baggerklasse
4,5 kW
Magnetleistung
ca. 1.320 kg
Einsatzgewicht
950 mm
Breite
Beschreibung

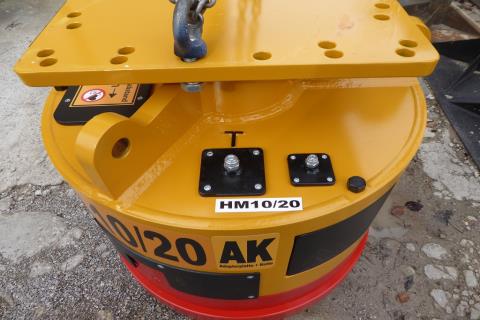

Neuer Hydraulik-Abbruch-Magnet Zanetti-SAT HM 10/20 AK in Adapterplatten-Ausführung mit zusätzlichen Aufnahme-Ösen für Kettengehänge, geeignet für Bagger von 10–20 t (optimal 11–17 t). Gehäuse-Anschlussplatte 640 x 540 x 30 mm zum Anschrauben von SW-Adapterplatte oder Bolzen-Bolzen-Adapterplatte, Bohrbild INDECO I 3000 (12 x M24) bzw. Trevi PMG 20 (16 x M24). Außen geschützt vorne unter der Adapterplatte montierte Licht-Signal-Ampel zeigt per LED-Farbe den Betriebszustand an. Gesamthöhe ca. 920 mm plus Adapterplatte, Breite ca. 950 mm, Magnetleistung 4,5 kW bei 220 V, empfohlene Ölmenge 70–200 l/min. Die Bedienung erfolgt über den Hydraulikhammer-Kreislauf durch Ein-/Ausschalten des Ölvorlaufs. Besonders geeignet für Sortier- und Abbrucharbeiten – schont Brecheranlagen, Förderbänder und andere Baumaschinen durch Vorsortierung. In Gelb/Rot lackiert. Einsatzgewicht ca. 1.320 kg zzgl. Adapterplatte.
Technische Daten
| Ausführung | AK – Adapterplatten-Ausführung + Aufnahme-Ösen für Kettengehänge |
| Baggerklasse | 10–20 t (optimal 11–17 t) |

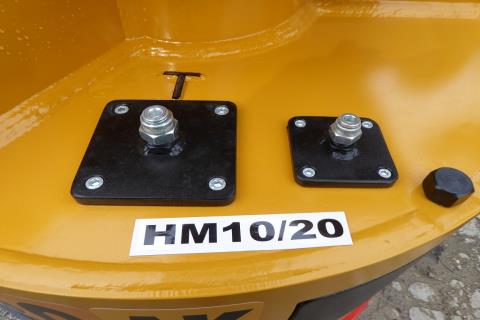

| Gehäuse-Anschlussplatte | 640 mm x 540 mm x 30 mm |
| Bohrbild INDECO I 3000 | 12 x M24 |
| Bohrbild Trevi PMG 20 | 16 x M24 |

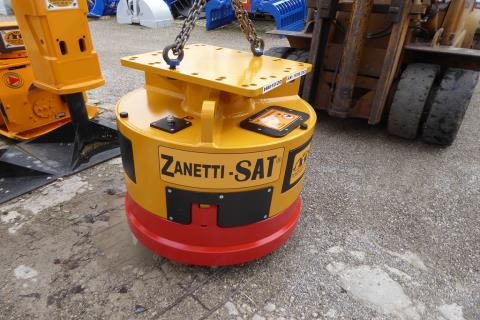

| Aufhängung | 3 Ösen mit 30 mm Bohrungen für Kettengehänge |
| Gesamthöhe | ca. 920 mm + Adapterplatte, Breite ca. 950 mm |

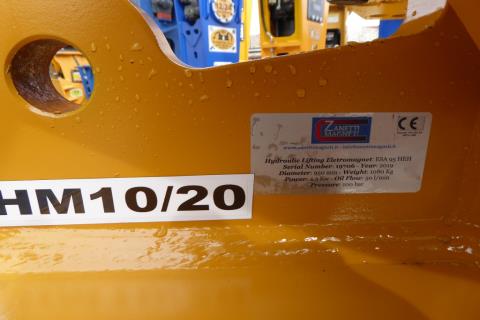

| Magnetleistung | 4,5 kW, 220 V (lt. Zanetti-Werksschild bestätigt) |
| Ölmenge | 70–200 l/min (volle Leistung ab ca. 50 l/min bei 110 bar) |
| Besonderheit | Licht-Signal-Ampel (LED) zur Betriebsdruck-Anzeige |

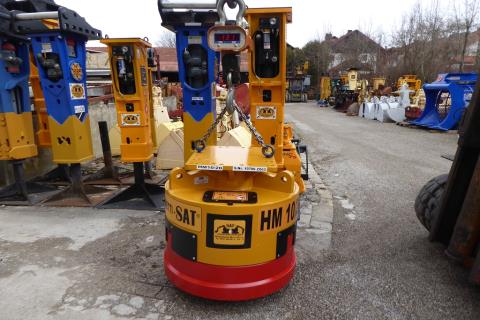

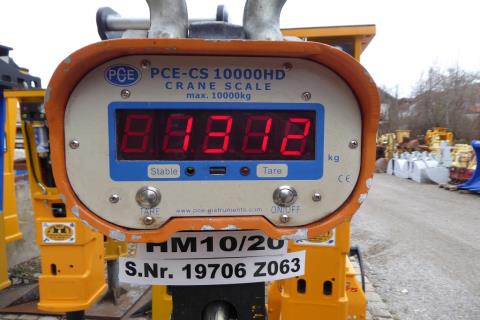

| Gewicht | Einsatzgewicht ca. 1.320 kg zzgl. Adapterplatte (Kranwaage bestätigt ca. 1.312 kg; Zanetti-Werksschild nennt abweichend 1.080 kg, vermutlich ohne Adapterplatte/Kette) |
| Farbe | Gelb/Rot lackiert |
Zustand & Besonderheiten
- ✓ Neugerät, zurzeit auf Lager (Zwischenverkauf vorbehalten)
- ✓ Adapterplatten-Ausführung mit zusätzlichen Ösen für Kettengehänge
- ✓ Mit Licht-Signal-Ampel zur Betriebsdruck-Anzeige
- ✓ Mit Betriebs- und Bedienungsanleitung
Einsatzmöglichkeiten
- → Sortier- und Abbrucharbeiten: Aussortieren von Stahlanteilen aus Bauschutt
- → Schont Brecheranlagen, Förderbänder und andere Baumaschinen durch Vorsortierung
