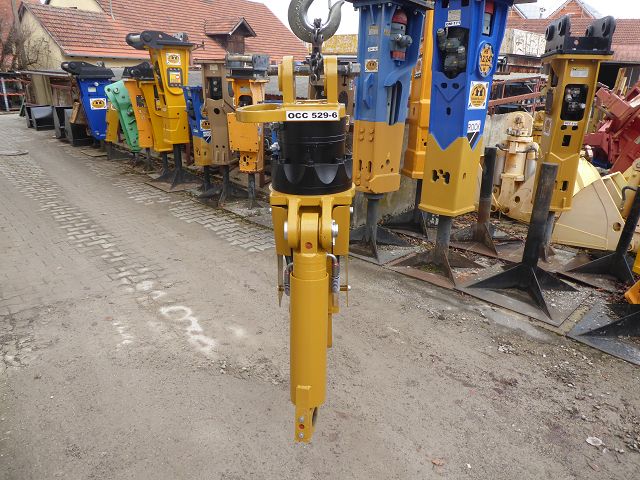

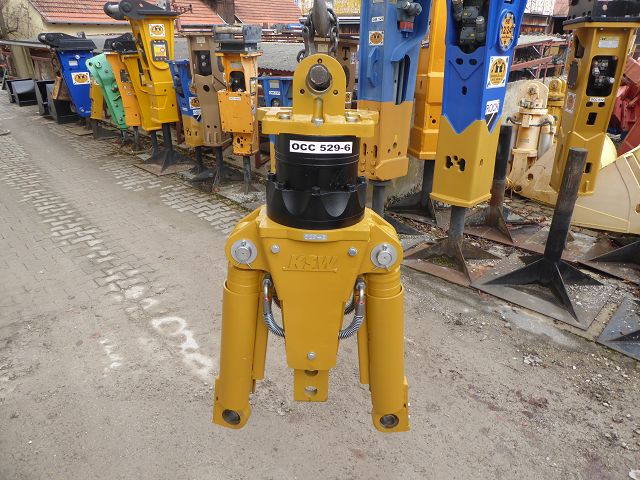

Greiferhydraulik-Dreheinheit LIEBHERR System GM 10, mit neuem Drehmotor/Rotator
gebraucht, komplett überholt, mit Funktionsgarantie · Trägerklasse 16–24 t · Zwickau, Deutschland

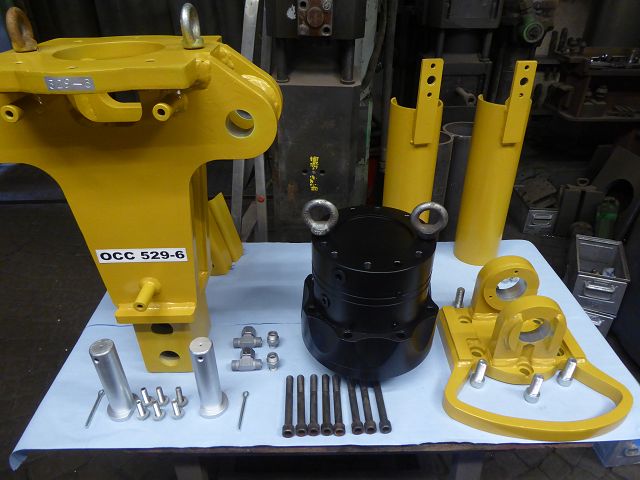

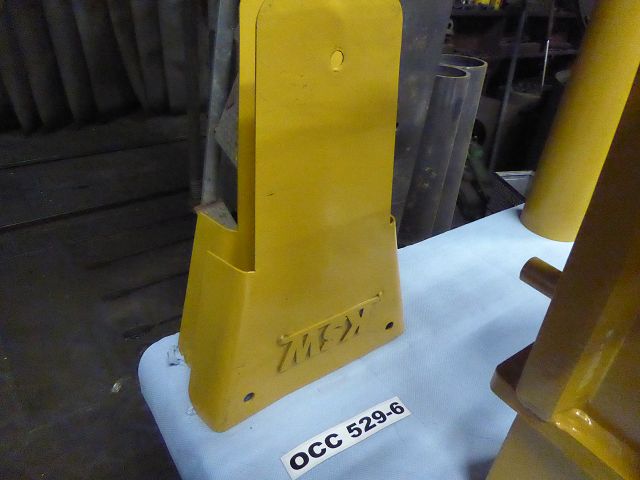

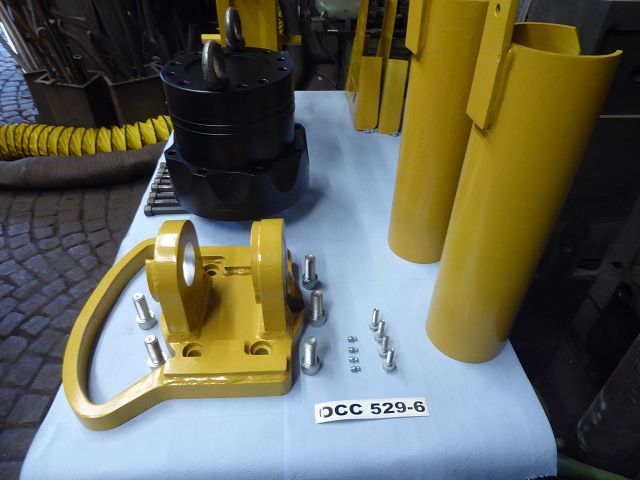

Dokumentierte Überholung
Diese Fotos aus unserer Werkstatt belegen die durchgeführte Überholung dieses Geräts.
Auf einen Blick
GM 10
System
16–24 t
Trägerklasse
370 kg
Eigengewicht
11 t / 22 t
Tragkraft
neuer Rotator
Drehmotor R11B
Beschreibung

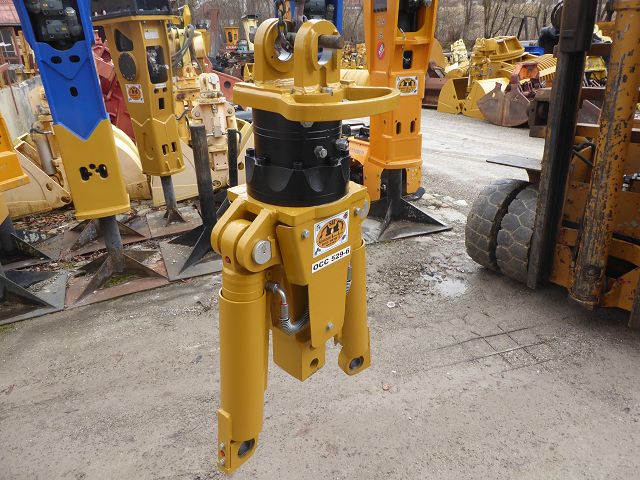

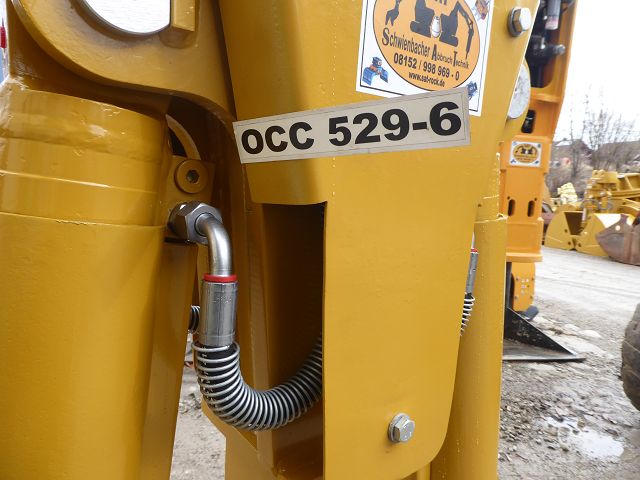

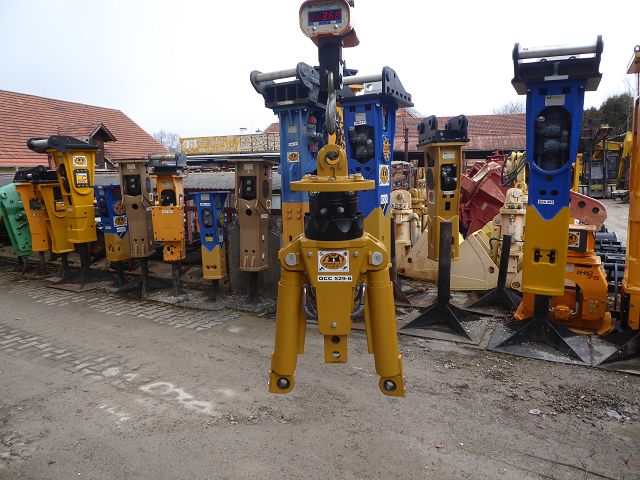

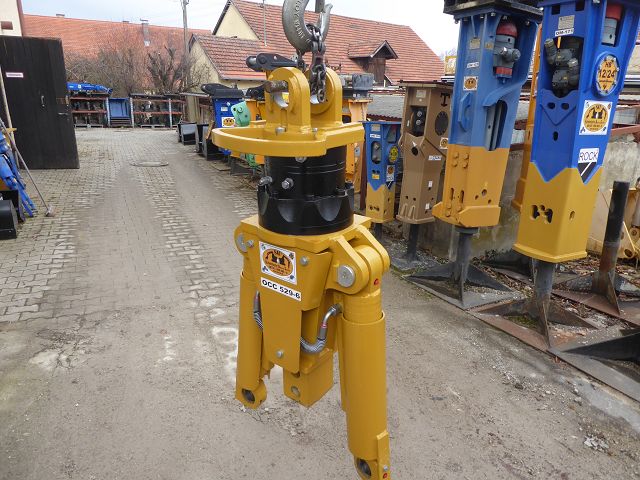

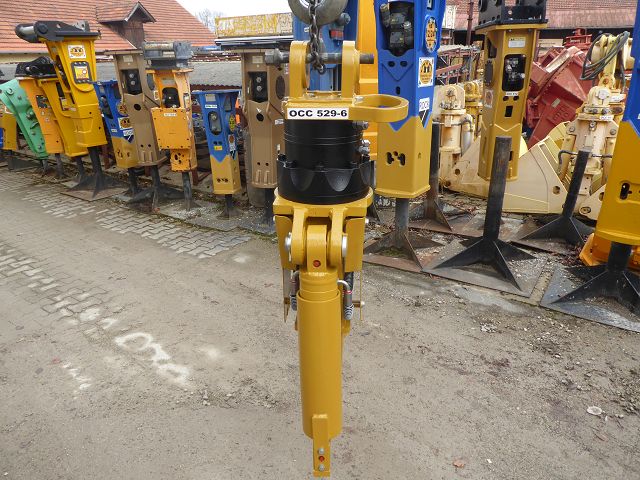

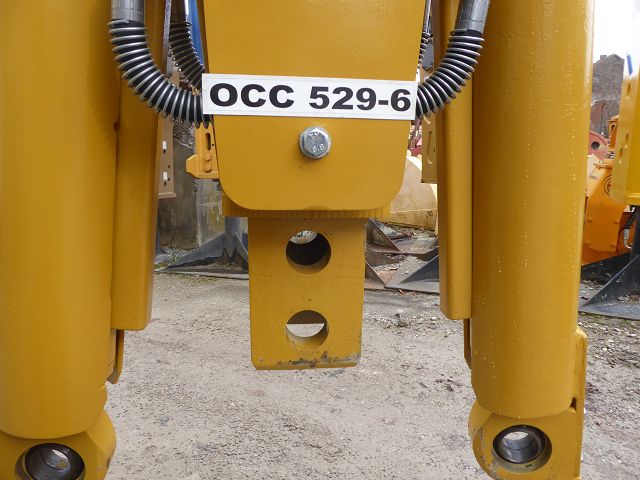

Gebrauchte Greifer-Hydraulik-Dreheinheit System LIEBHERR GM 10 mit neuem Drehmotor/Rotator – komplett überholt, mit Funktionsgarantie. Auswechselbare Greiferdreheinheit mit Drehmotor/Rotator, 2 Zylindern und Anschlussrahmen zum Anschrauben für auswechselbare Unterteile (einteiliger Rahmen geschraubt oder zweiteiliger Zwischenrahmen für 2 Bolzen). Geeignet für 16–24 t Bagger. Gewicht gewogen ca. 370 kg. Mit neuem Drehmotor Typ R11B-1, Seriennummer RU128. Mit eingeschlagener SAT-ID-Kennzeichnung „529-6". Oben Greiferkopf-Aufnahme mit Laschen, eine Seite mit Exzenter für Pendelbremse, innen ca. 105/100 mm mit 70-mm-Bolzen. Rotator-Anschlussflansch mit 8 Bohrungen Ø22 mm für M20-Schrauben. Neuer Drehmotor mit dynamischer Tragkraft 11 t (hebeln/ziehen) bzw. kardanischer Traglast 22 t, links/rechts-Ölbedarf ca. 15–25 l/min bis ca. 320 bar. 2 Zylinder mit Auf/zu-Ölbedarf ca. 80–100 l/min bis ca. 320 bar. Mittig zum Anschrauben für auswechselbare Unterteile: einteiliger Rahmen mit 12 Inbus-Schrauben M16, Bohrungsabstände ca. 220 mm bzw. 180 mm. Unten Aufnahme an 60-mm-Kolbenstangen, Gelenklagerbreite ca. 57 mm für 2× Bolzen 45 mm. Durch den Rotator besonders gut für Unterwasser-Einsatz geeignet (kein offener Ölmotor mit Zahnrädern, wo Wasser/Sand/Kies/Schlamm eindringen könnte). Zylinder überholt, in gelber Farbe lackiert. Werkstattfotos zeigen sämtliche Einzelteile der Überholung inklusive Rotator, Zylinderrohre, Anschlussbauteile und neue Schutzbleche.
Technische Daten
| Drehmotor | Neu: Typ R11B-1, S/N RU128 |
| Trägerklasse | 16–24 t |
| Gewicht | ca. 370 kg |
| Tragkraft dynamisch | 11 t (hebeln/ziehen) |
| Tragkraft kardanisch | 22 t |
| Auf/zu Ölbedarf | ca. 80–100 l/min bis ca. 320 bar |
| li/re Ölbedarf | ca. 15–25 l/min bis ca. 320 bar |
| Greiferkopf oben | Exzenter für Pendelbremse, Bolzen 70 mm, lichte Weite 105/100 mm |
| Rotator-Anschlussflansch | 8× Ø22 mm für M20 Schrauben |
| Rahmen-Schrauben | 12× Inbus M16 |
| Bohrungsabstand | 220 mm (3× á 40 mm) / 180 mm (3× á 60 mm) |

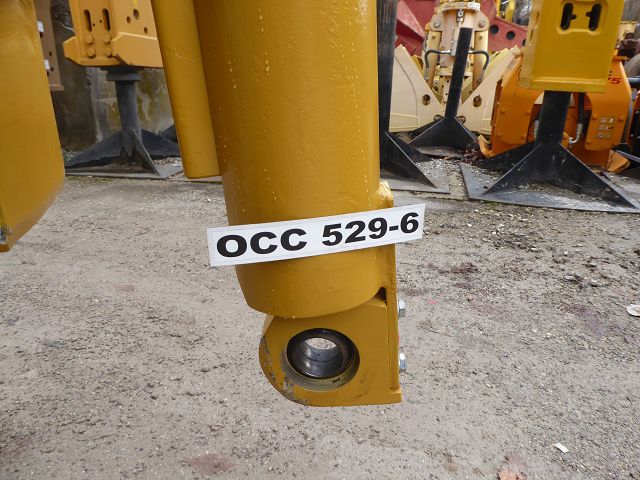

| Kolbenstangen unten | Ø 60 mm |
| Gelenklager | ca. 57 mm, Bolzen 45 mm |
| Unterwasser-Eignung | besonders geeignet (Rotator ohne offene Öl-Zahnräder) |
| Kennzeichnung | eingeschlagen SAT ID 529-6 |
Zustand & Besonderheiten
- ✓ Komplett überholt – mit Funktionsgarantie
- ✓ SAT-ID 529-6 eingeschlagen
- ✓ Neuer Drehmotor Typ R11B-1 (S/N RU128) eingebaut

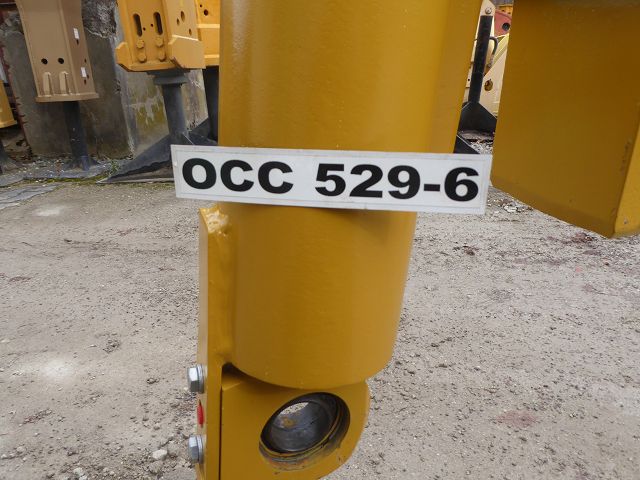

- ✓ Zylinder überholt
- ✓ Besonders geeignet für Unterwasser-Einsatz
- ✓ In gelber Farbe lackiert
Einsatzmöglichkeiten
- → Greifer-Hydraulik für 16–24 t Bagger
- → Liebherr-GM-10-System mit Rotator
- → Unterwasser-Einsatz besonders geeignet
- → Für auswechselbare Greifer-Unterteile
