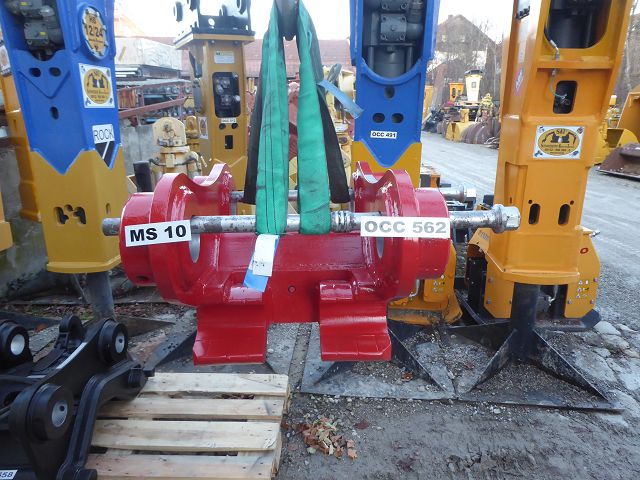

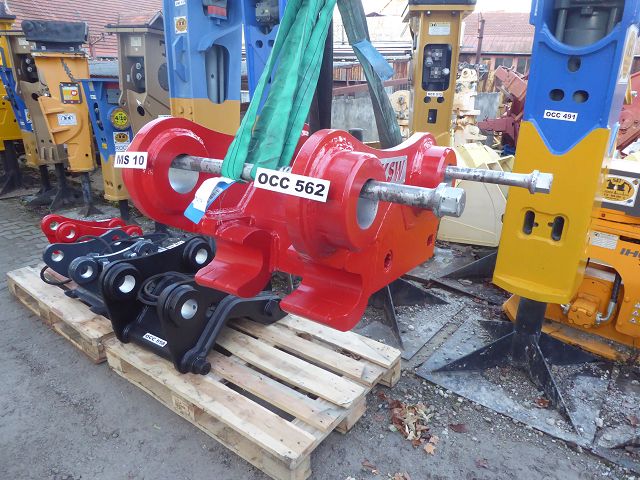

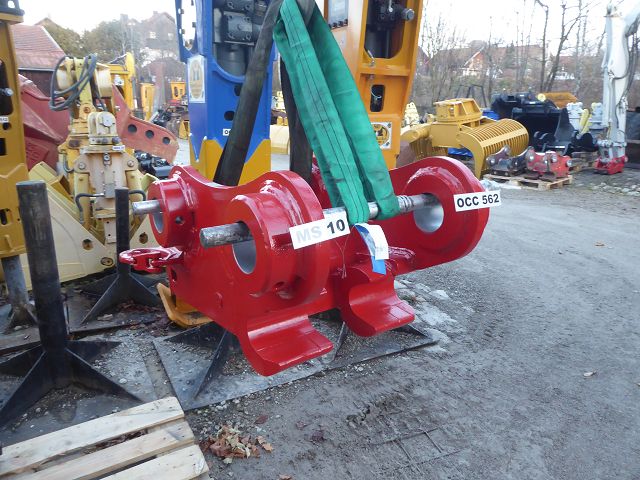

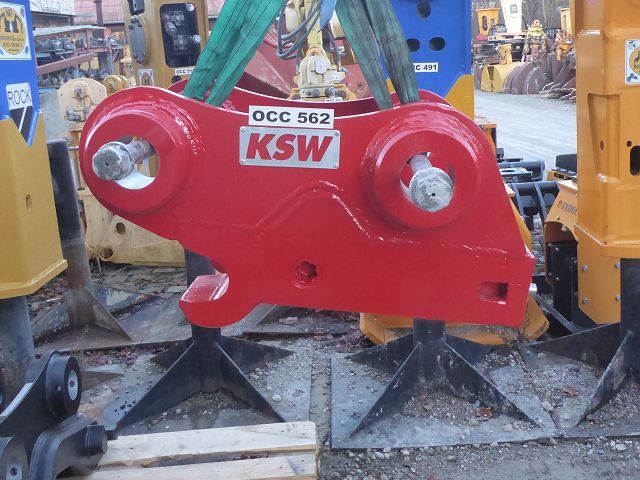

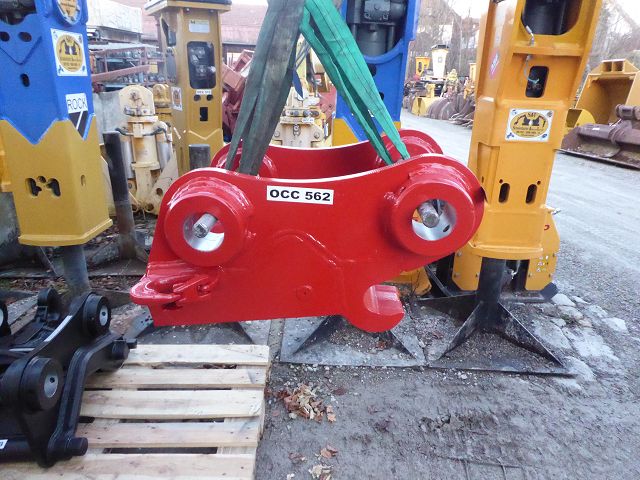

Schnellwechsler KSW / System LEHNHOFF MS 10, mechanisch, KSW10L
gebraucht, komplett überholt, mit Funktionsgarantie · Trägerklasse 10–20 t (optimal 13–19 t) · Zwickau, Deutschland

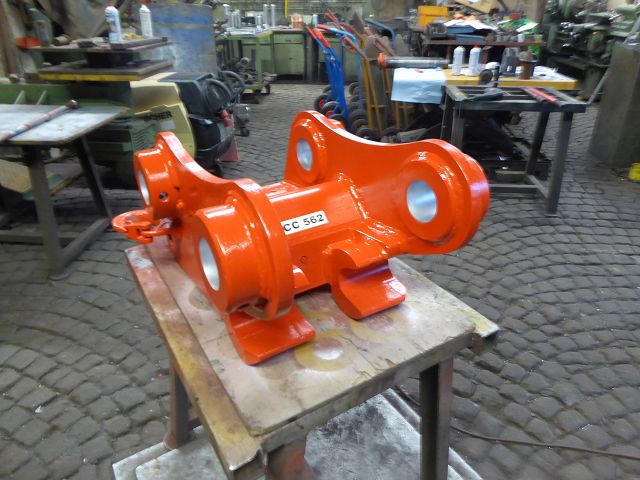

Dokumentierte Überholung
Diese Fotos aus unserer Werkstatt belegen die durchgeführte Überholung dieses Geräts.
Auf einen Blick
MS 10
Typ
10–20 t
Trägerklasse
235 kg
Eigengewicht
mechanisch
Verriegelung
5 t
Lasthaken
Beschreibung

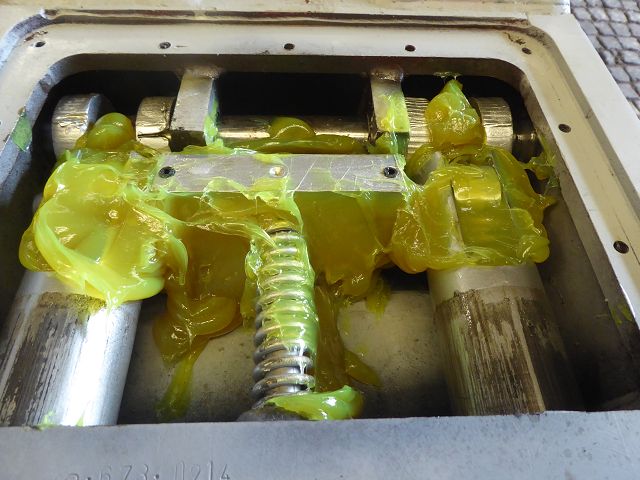

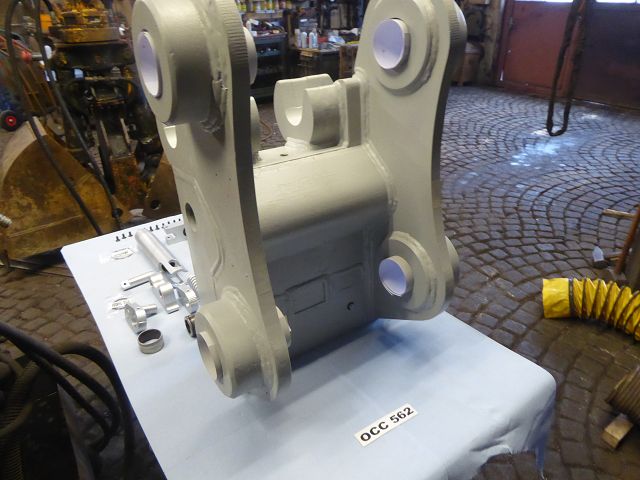

Gebrauchter mechanischer Schnellwechsler KSW10L, System LEHNHOFF MS 10 – komplett überholt, mit Funktionsgarantie. Passend zu Bagger Atlas 225LC, geeignet für 10–20 t Bagger (optimal 13–19 t). Gewicht ca. 235 kg. Mit angeschweißtem 5-t-Lasthaken. Seriennummer 140225-03-01, Herstellertypenschild KSW am Grundkörper. Obere SW-Aufhängung für Bagger-Anbau nach Ident-Maßen 80-313-445-312-80 mm: vorne Löffelstiel-Bolzen 80 mm und Löffelstielbreite 313 mm, Bo-Bo-Abstand 445 mm, hinten Kippschwingenbreite 312 mm und Kippschwingenbolzen 80 mm. Untere SW-Löffel-Aufnahme mit mechanischer Verriegelung für Löffelaufhängung SW 10 nach Ident-Maßen 70-400 mm: vorne Schnellwechsler-Aufnahme-Klauen für Einhängebolzen 70 mm, Aufnahmebreite 400 mm. Werkstattfotos dokumentieren die vollständige Zerlegung und Überholung der Verriegelungsmechanik mit neuen Bolzen, Buchsen und Federn sowie das Abschmieren mit Fett vor der Montage. In roter Lehnhoff-Farbe lackiert. Mit eingeschlagener SAT-ID-Kennzeichnung „562".
Technische Daten
| Typ | KSW10L |
| Passend zu | Atlas 225LC |
| Trägerklasse | 10–20 t (optimal 13–19 t) |
| Gewicht | ca. 235 kg |
| Bagger-Ident oben | 80-313-445-312-80 mm |
| Löffelstiel-Bolzen vorne | 80 mm |
| Löffelstielbreite vorne | 313 mm |
| Bo-Bo-Abstand oben | 445 mm |
| Kippschwingenbreite hinten | 312 mm |
| Kippschwingenbolzen hinten | 80 mm |
| SW-Aufnahme unten | Einhängebolzen 70 mm / Breite 400 mm |
| Verriegelung | mechanisch |
| Lasthaken | 5 t, angeschweißt |
| Kennzeichnung | eingeschlagen SAT ID 562, Typenschild KSW |
Zustand & Besonderheiten
- ✓ Komplett überholt – mit Funktionsgarantie
- ✓ SAT-ID 562 eingeschlagen

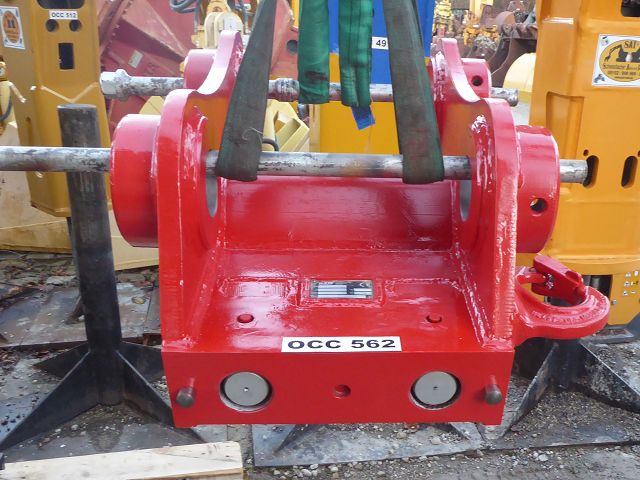

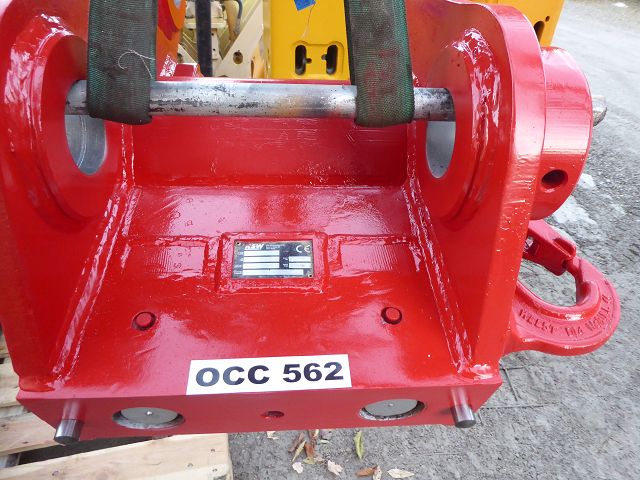

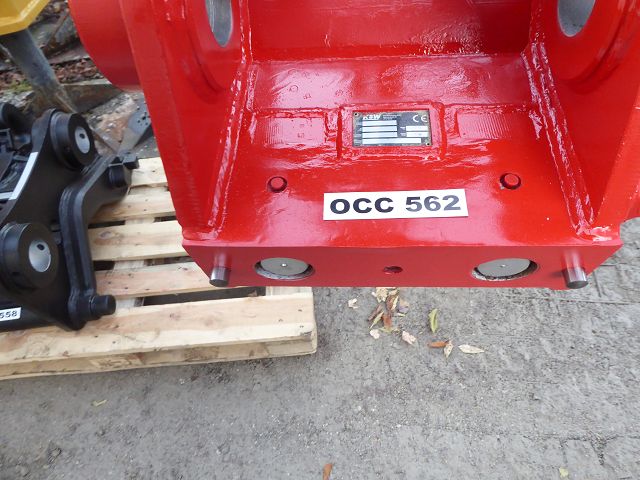

- ✓ Typenschild KSW, Ser.-Nr. 140225-03-01

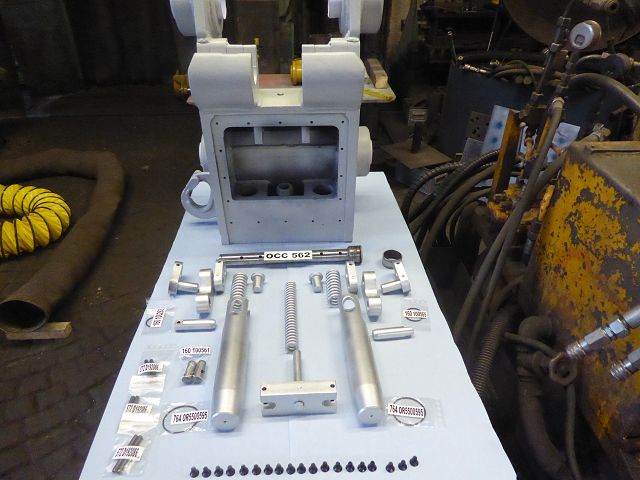

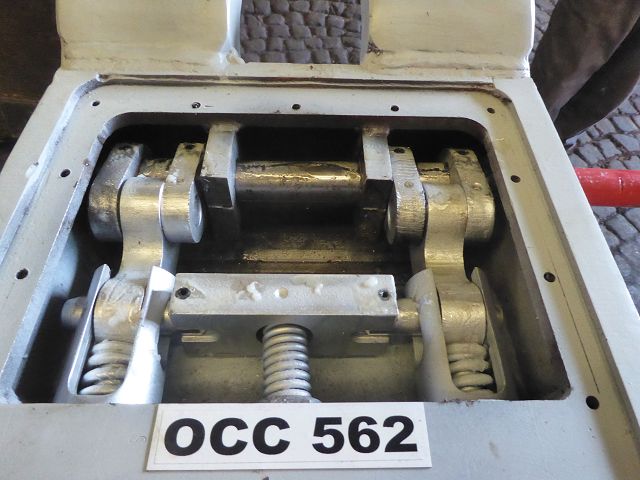

- ✓ Werkstattdokumentation: Verriegelungsmechanik komplett zerlegt und überholt

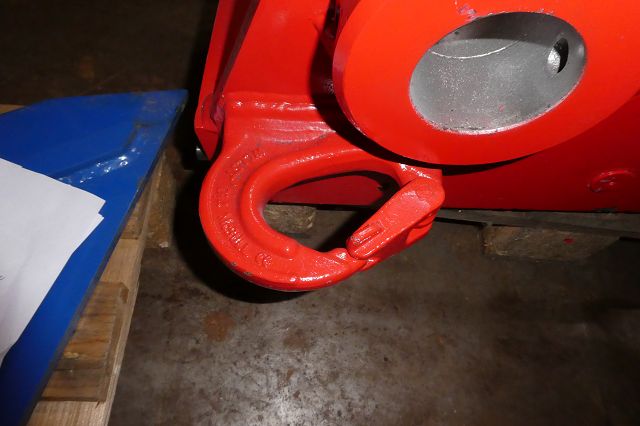

- ✓ Mit angeschweißtem 5-t-Lasthaken
- ✓ In roter Lehnhoff-Farbe lackiert
Einsatzmöglichkeiten
- → Mechanischer Schnellwechsler für Atlas 225LC / 10–20 t Bagger
- → Lehnhoff-MS-10-System
- → Tieflöffel, Greifer, Anbaugeräte-Wechsel
- → Mit Lasthaken für Hebeeinsätze
