Schnellwechsler VERACHTERT CW 40, System, mechanisch
gebraucht, komplett überholt, mit Funktionsgarantie · Trägerklasse 20–35 t (optimal 20–30 t) · Zwickau, Deutschland
Dokumentierte Überholung
Diese Fotos aus unserer Werkstatt belegen die durchgeführte Überholung dieses Geräts.
Auf einen Blick
CW 40
System
20–35 t
Trägerklasse
220 kg
Eigengewicht
mechanisch
Verriegelung
10 t
Lasthaken
Beschreibung

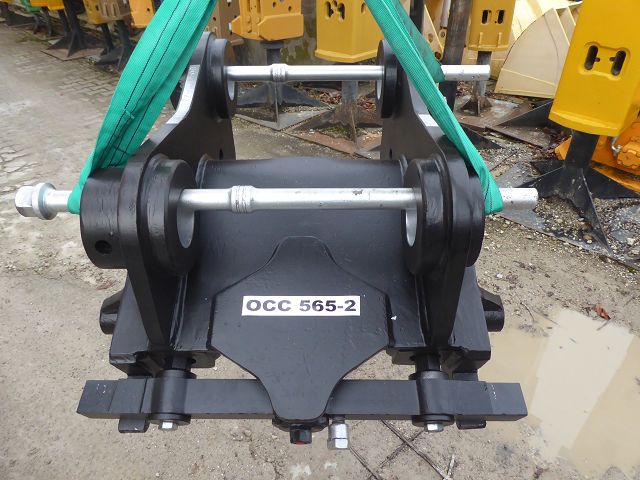

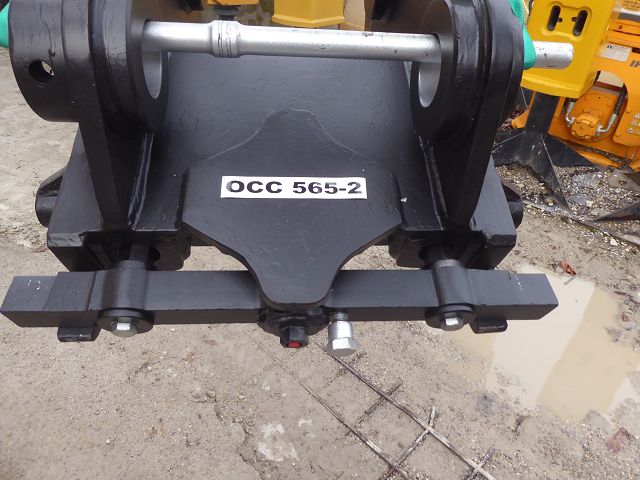

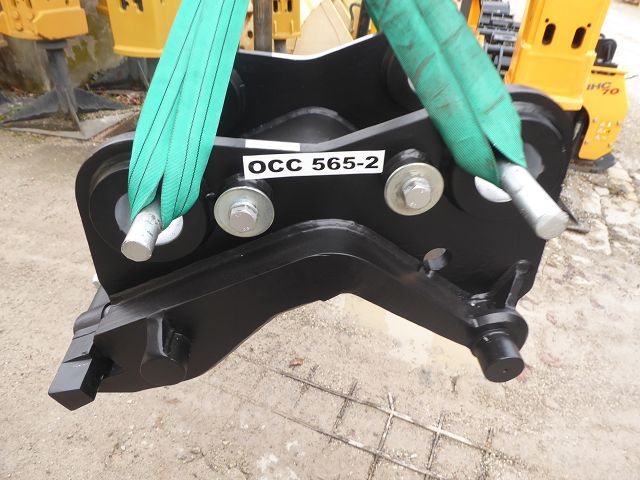

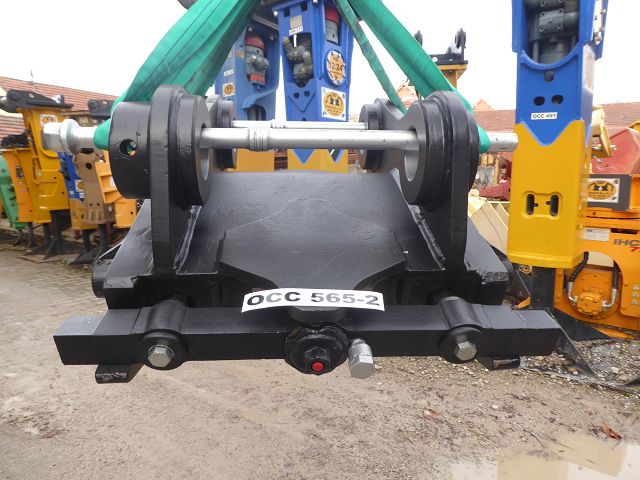

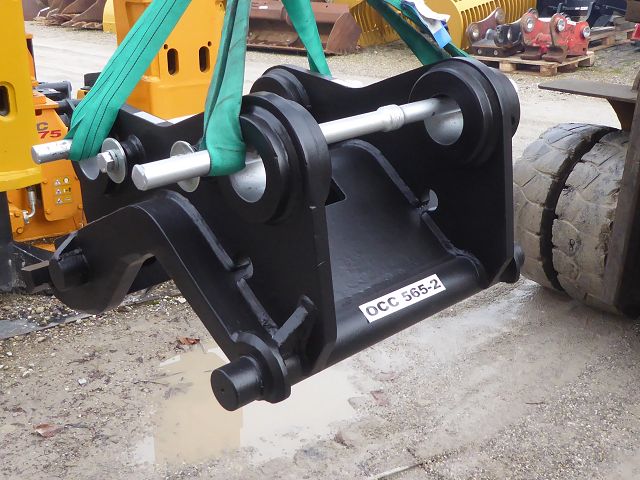

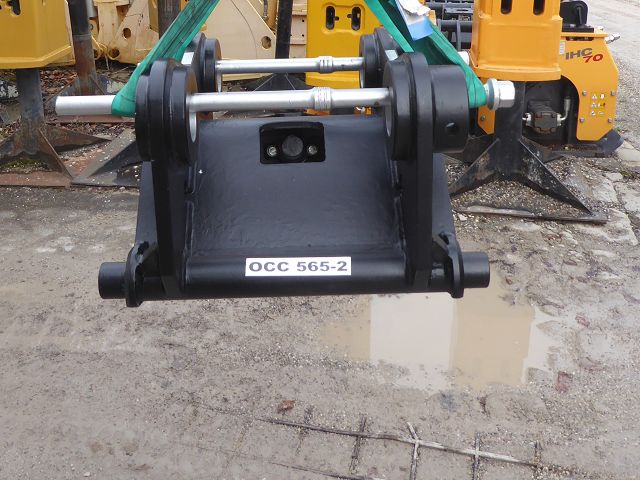

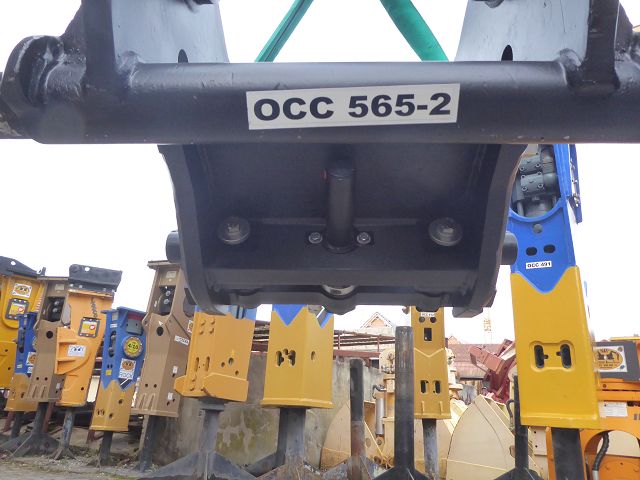

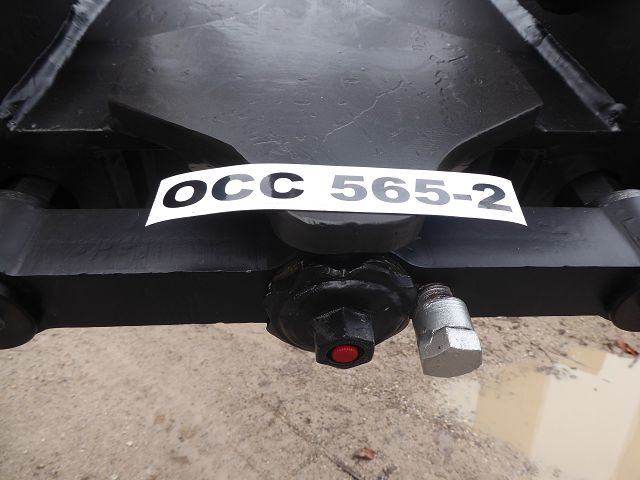

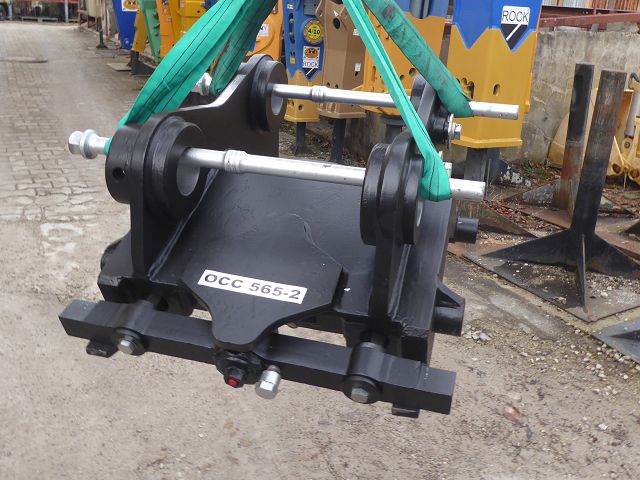

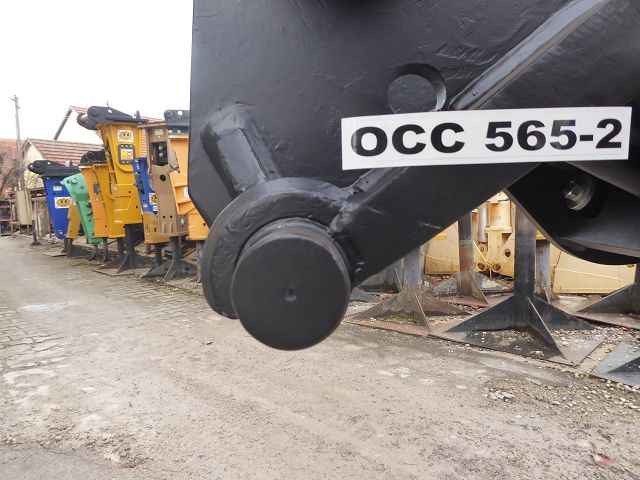

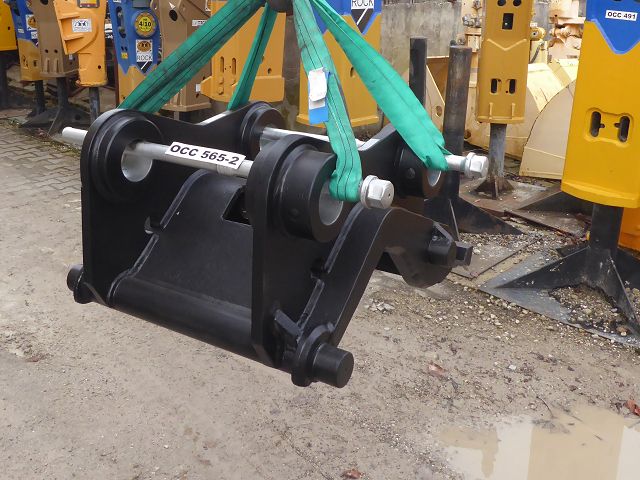

Gebrauchter mechanischer Schnellwechsler VERACHTERT CW 40, System – komplett überholt, mit Funktionsgarantie. Passend zu Bagger CAT 320D "B", geeignet für 20–35 t Bagger (optimal 20–30 t). Gewicht ca. 220 kg. Mit angeschweißtem 10-Tonnen-Sicherheits-Lasthaken hinten am Schnellwechsler. Obere SW-Aufhängung für Bagger-Anbau nach Ident-Maßen 80-310-445-311-80 mm: vorne Löffelstiel-Bolzen 80 mm und Löffelstielbreite 310 mm, Bolzen-Bolzen-Abstand 445 mm, hinten Kippschwingenbreite 311 mm und Kippschwingenbolzen 80 mm. Untere CW-40-Geräte-Aufnahme mit mechanischer Verriegelung (1 Spindel, 2 Schraubenfederspanner, 1 Zentralschraube) nach Ident-Maßen 60-550-475-550-60 mm: vorne Einhängebolzen 60 mm, Aufnahmebreite 550 mm, Bo-Bo-Abstand 475 mm, hinten Zentrierbolzen 60 mm. Werkstattfotos dokumentieren die vollständige Zerlegung und Überholung der Verriegelungsmechanik mit neuen Bolzen, Buchsen, Federn und Distanzscheiben. In schwarzer Farbe lackiert. Mit eingeschlagener SAT-ID-Kennzeichnung „565-2".
Technische Daten
| Passend zu | CAT 320D "B" |
| Trägerklasse | 20–35 t (optimal 20–30 t) |
| Gewicht | ca. 220 kg |
| Bagger-Ident oben | 80-310-445-311-80 mm |
| Löffelstiel-Bolzen vorne | 80 mm |
| Löffelstielbreite vorne | bis 310 mm |
| Bo-Bo-Abstand oben | 445 mm |
| Kippschwingenbreite hinten | bis 311 mm |
| Kippschwingenbolzen hinten | 80 mm |
| CW40-Aufnahme unten | 60-550-475-550-60 mm |
| Einhängebolzen vorne | 60 mm |
| Aufnahmebreite unten | 550 mm |
| Bo-Bo-Abstand unten | 475 mm |
| Verriegelung | mechanisch (Spindel + 2 Federspanner + 1 Zentralschraube) |
| Lasthaken | 10 t Anschweiß-Sicherheits-Lasthaken |
| Kennzeichnung | eingeschlagen SAT ID 565-2 |
Zustand & Besonderheiten
- ✓ Komplett überholt – mit Funktionsgarantie
- ✓ SAT-ID 565-2 eingeschlagen

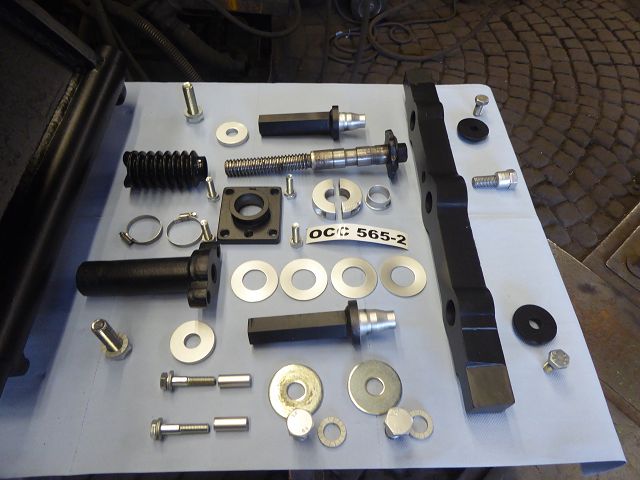

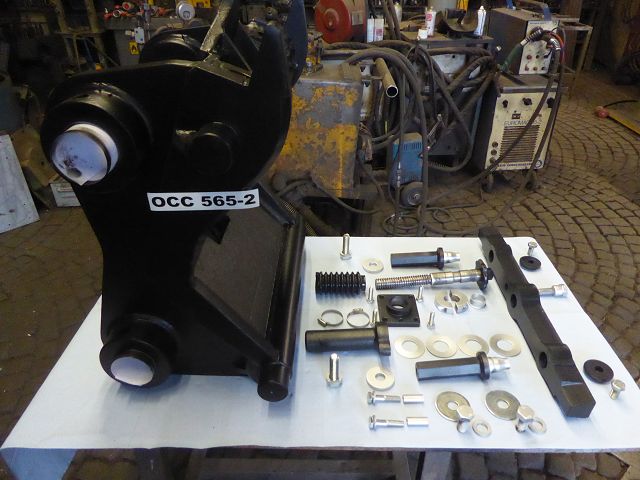

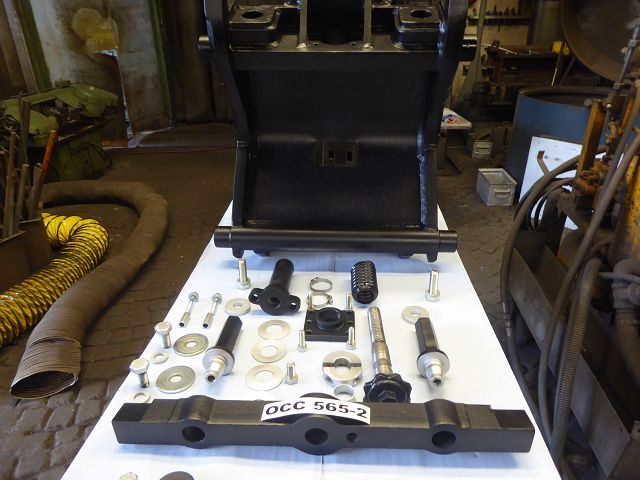

- ✓ Werkstattdokumentation: Verriegelungsmechanik komplett zerlegt und überholt
- ✓ Mit angeschweißtem 10-t-Sicherheits-Lasthaken
- ✓ In schwarzer Farbe lackiert
Einsatzmöglichkeiten
- → Mechanischer Schnellwechsler für CAT 320D "B" / 20–35 t Bagger
- → Verachtert-CW-40-System
- → Tieflöffel, Greifer, Abbruchgeräte-Wechsel
- → Mit Lasthaken für Hebeeinsätze
