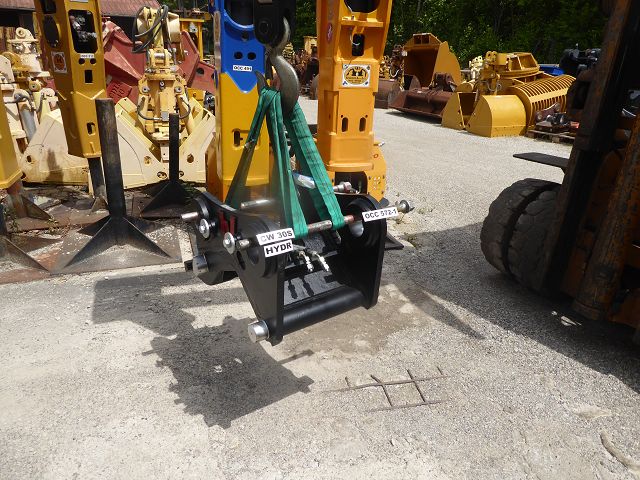

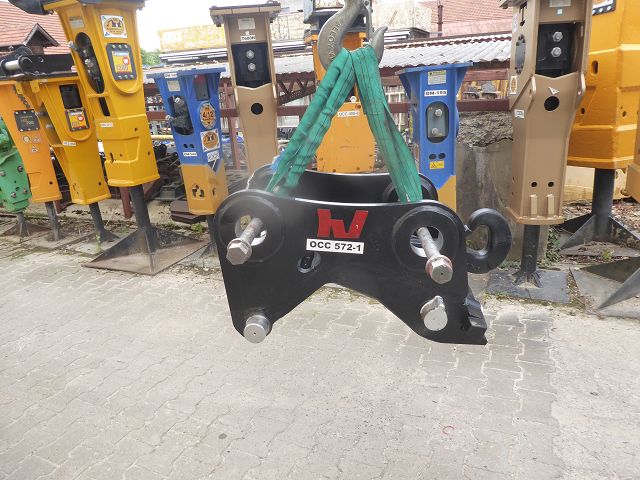

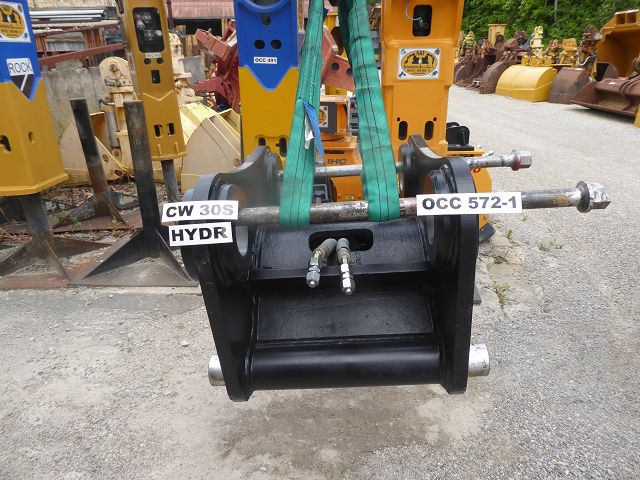

Schnellwechsler VERACHTERT CW 30S, hydraulisch, original
gebraucht, komplett überholt, mit Funktionsgarantie · Trägerklasse 15–30 t (optimal 15–25 t) · Zwickau, Deutschland

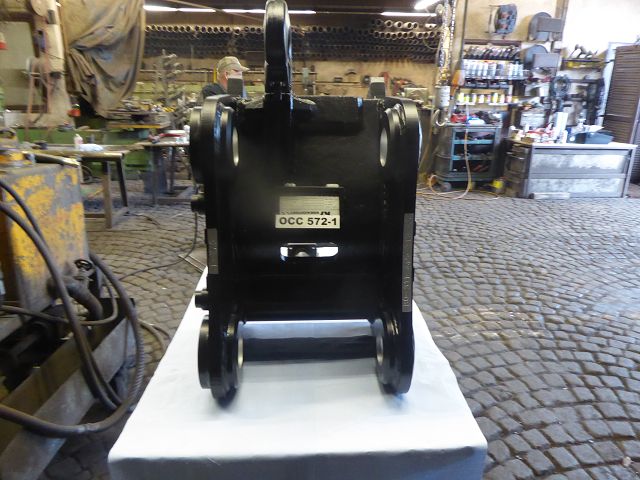

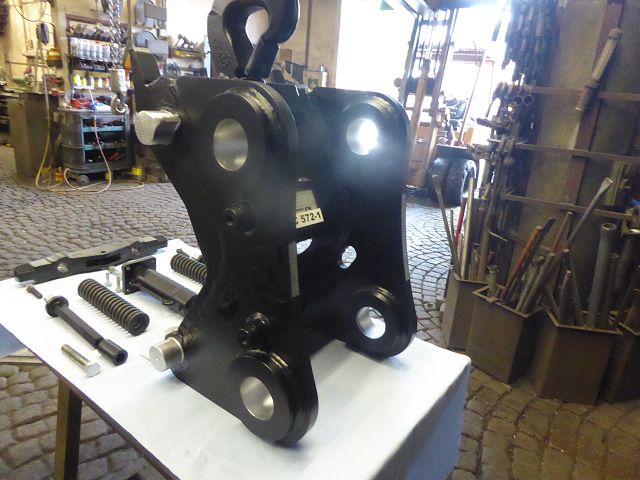

Dokumentierte Überholung
Diese Fotos aus unserer Werkstatt belegen die durchgeführte Überholung dieses Geräts.
Auf einen Blick
CW 30S
System
15–30 t
Trägerklasse
220 kg
Eigengewicht
hydraulisch
Verriegelung
10 t
Lasthaken
Beschreibung

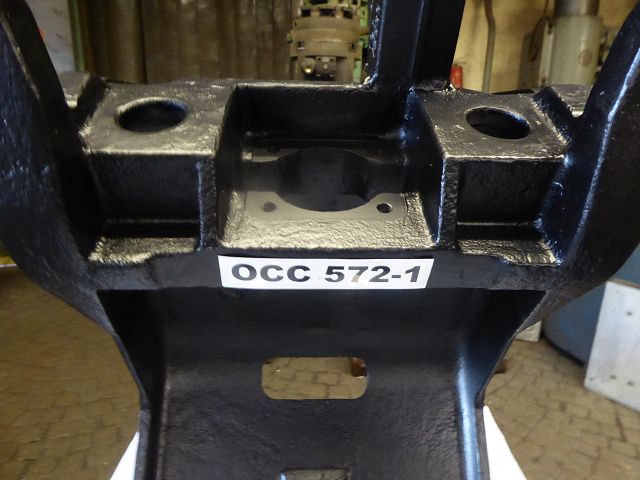

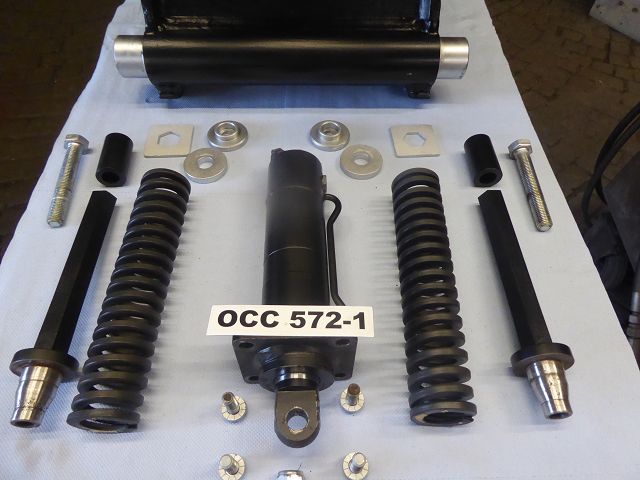

Gebrauchter hydraulischer Schnellwechsler VERACHTERT CW 30S, original – komplett überholt, mit Funktionsgarantie. Passend zu Bagger CAT 319D, geeignet für 15–30 t Bagger (optimal 15–25 t). Gewicht ca. 220 kg (auf Kranwaage mit 218 kg bestätigt). Mit angeschweißtem 10-Tonnen-Sicherheits-Lasthaken hinten. Obere SW-Aufhängung für Bagger-Anbau nach Ident-Maßen 80-311-445-311-80 mm: vorne Löffelstiel-Bolzen 80 mm und Löffelstielbreite bis 311 mm, Bolzen-Bolzen-Abstand 445 mm, hinten Kippschwingenbreite bis 311 mm und Kippschwingenbolzen 80 mm. Untere CW-30S-Geräte-Aufnahme mit hydraulischer Verriegelung (2 Schraubenfederspanner) nach Ident-Maßen 60-420-475-420-60 mm: vorne Einhängebolzen 60 mm, Aufnahmebreite 420 mm, Bo-Bo-Abstand 475 mm, hinten Zentrierbolzen 60 mm. Wichtiger Hinweis: Das CW-30S-System ist NICHT identisch mit dem Standard-CW-30 – die Aufnahme ist mit 420 mm deutlich schmaler als beim Standard-CW-30 (550 mm) und nur mit CW-30S-kompatiblen Geräten nutzbar. Werkstattfotos dokumentieren die vollständige Zerlegung und Überholung des Verriegelungszylinders mit neuen Federpaketen, Bolzen und Buchsen. In schwarzer Farbe lackiert. Mit eingeschlagener SAT-ID-Kennzeichnung „572-1".
Technische Daten
| Passend zu | CAT 319D |
| Trägerklasse | 15–30 t (optimal 15–25 t) |
| Gewicht | ca. 220 kg (Kranwaage bestätigt 218 kg) |
| Bagger-Ident oben | 80-311-445-311-80 mm |
| Löffelstiel-Bolzen vorne | 80 mm |
| Löffelstielbreite vorne | bis 311 mm |
| Bo-Bo-Abstand oben | 445 mm |
| Kippschwingenbreite hinten | bis 311 mm |
| Kippschwingenbolzen hinten | 80 mm |
| CW30S-Aufnahme unten | 60-420-475-420-60 mm |
| Einhängebolzen vorne | 60 mm |
| Aufnahmebreite unten | 420 mm |
| Bo-Bo-Abstand unten | 475 mm |

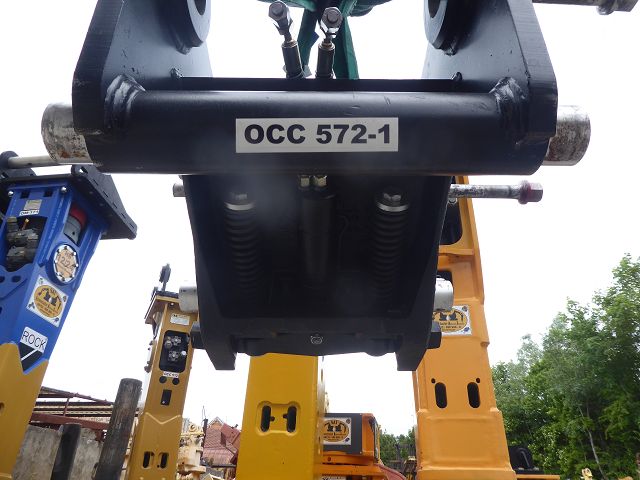

| Verriegelung | hydraulisch (2 Schraubenfederspanner) |
| Lasthaken | 10 t Anschweiß-Sicherheits-Lasthaken |
| Kennzeichnung | eingeschlagen SAT ID 572-1 |
Zustand & Besonderheiten
- ✓ Komplett überholt – mit Funktionsgarantie
- ✓ SAT-ID 572-1 eingeschlagen

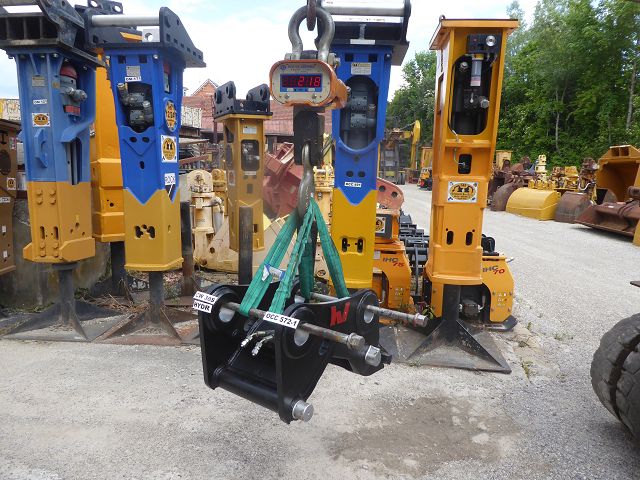

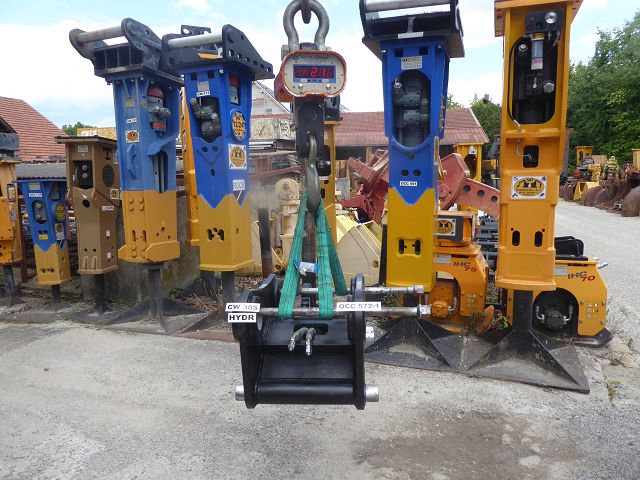

- ✓ Kranwaage bestätigt Eigengewicht nahe Rohdaten-Angabe (218 kg)

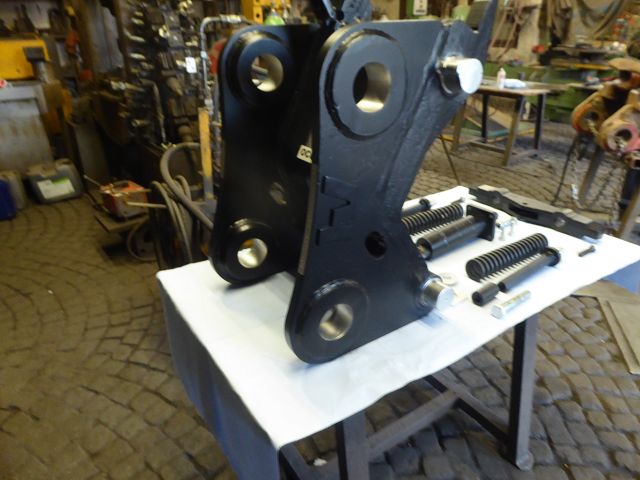

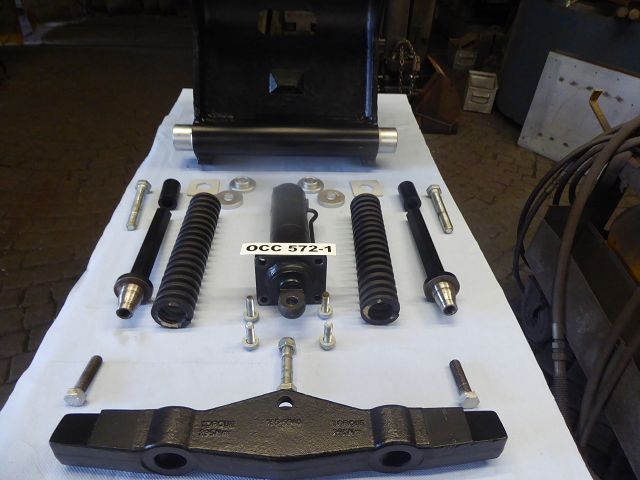

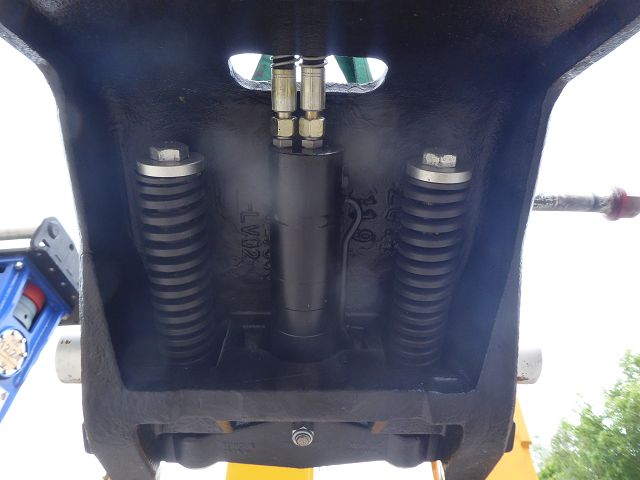

- ✓ Werkstattdokumentation: Verriegelungszylinder mit neuen Federpaketen, Bolzen und Buchsen überholt

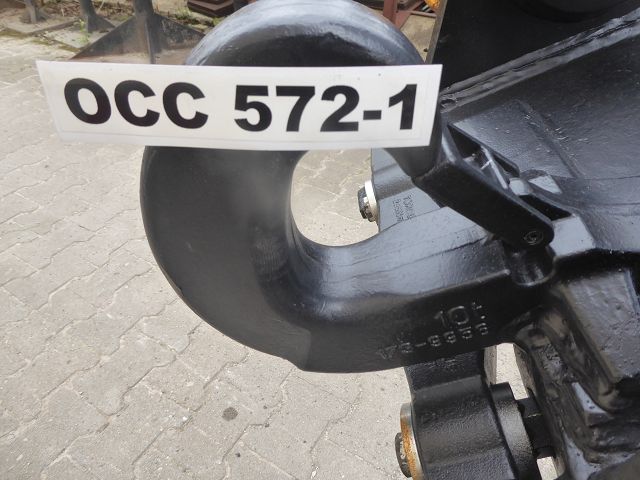

- ✓ Mit angeschweißtem 10-t-Sicherheits-Lasthaken
- ✓ In schwarzer Farbe lackiert
Einsatzmöglichkeiten
- → Hydraulischer Schnellwechsler für CAT 319D / 15–30 t Bagger
- → Verachtert-CW-30S-System (schmalere Sonderaufnahme)
- → Tieflöffel, Greifer, Abbruchgeräte-Wechsel
- → Mit Lasthaken für Hebeeinsätze
